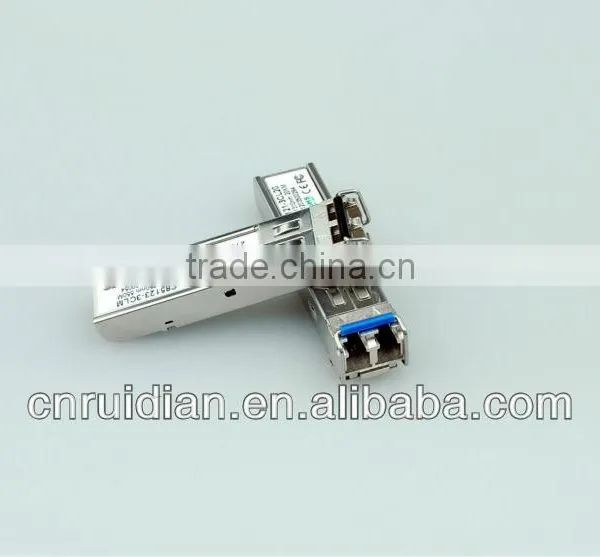

1.25G 1310nm dual fibers 40km SFP optical transceiver

1.25G 1310nm dual fibers 40KM

Product Features

1.Up to 1.25Gb/s dual data links

2.Hot-pluggable SFP footprint

3.1310nm FP laser transmitter

4.Duplex LC connector

5.Up to 40km on 9/125µm SMF

6.Metal enclosure for lower EMI

7.Single 3.3V power supply

8.Low power dissipation <700mW

9.Commercial operating temperature range: 0°C to 70°C

Applications

1.1.25Gb/s 1000Base-SX Ethernet

2.1.06Gb/s Fiber Channel

General

Small Form Factor Pluggable (SFP) transceivers are compatible with the Small Form Factor Pluggable Multi-Sourcing Agreement (MSA). They simultaneously comply with 1.25Gb/s 1000Base-SX Ethernet and1.063Gb/s Fiber Channel. They are RoHS compliant and lead-free.

Pin descriptions

Notes

1. Circuit ground is internally isolated from chassis ground.

2. Laser output disabled on TX Disable >2.0V or open, enabled on TX Disable<0.8V.

3. Should be pulled up with 4.7k - 10kohms on host board to a voltage between 2.0V and 3.6V.

 MOD_DEF(0) pulls line low to indicate module is plugged in.

4. LOS is LVTTL output. Should be pulled up with 4.7k ~10kohms on host board to a voltage between 2.0V and 3.6V. Logic 0 indicates normal operation; logic 1 indicates loss of signal.

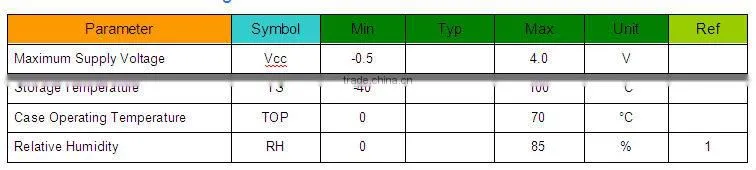

Absolute Maximum Ratings

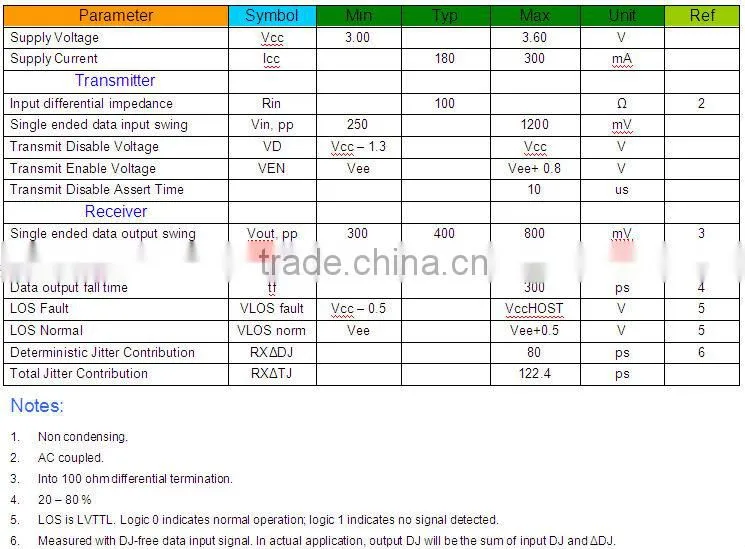

Electrical characteristics (TOP=25°C,Vcc=3.3Volts)

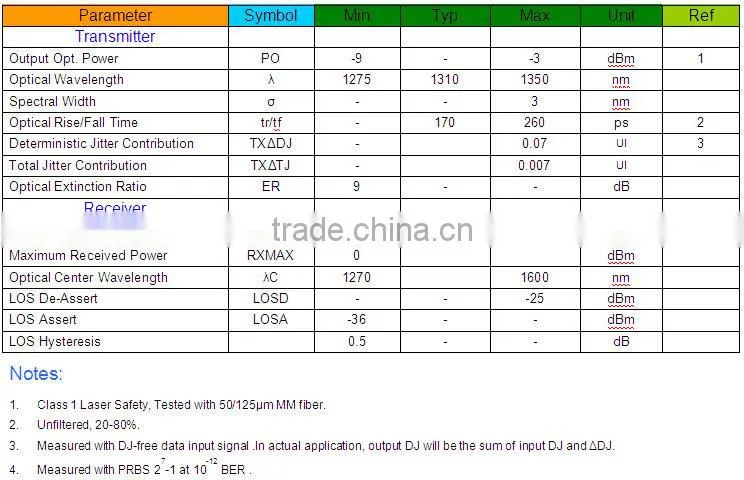

Optical characteristics (TOP=25°C,Vcc=3.3Volts)

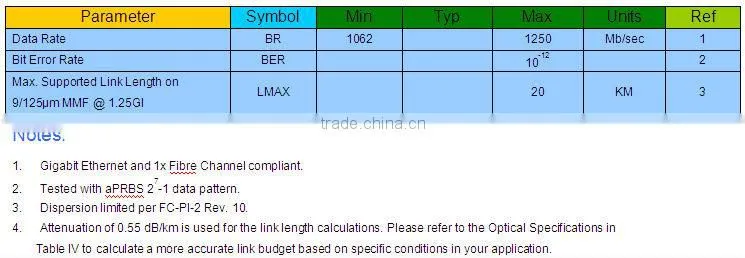

General Specifications

Environmental Specifications

1310nm Commercial Temperature SFP transceivers have an operating temperature range from 0°C to +70°C case temperature.

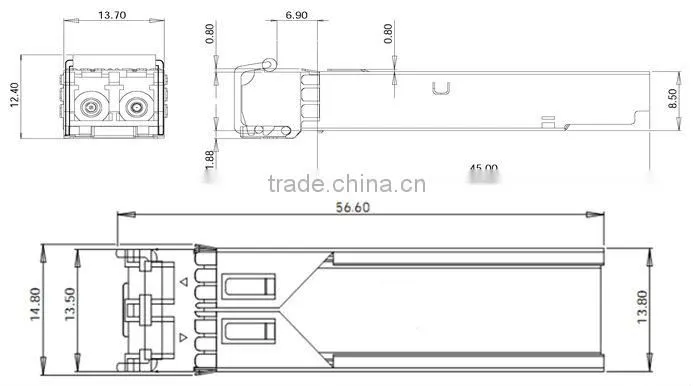

Mechanical Specifications

Small Form Factor Pluggable (SFP) transceivers are compatible with the dimensions defined by the SFP Multi-Sourcing Agreement (MSA).

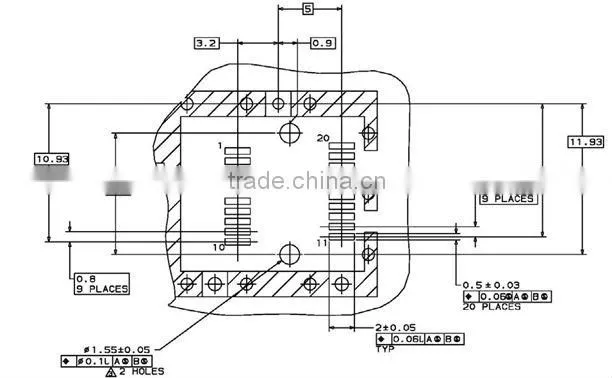

PCB Layout and Bezel Recommendations
