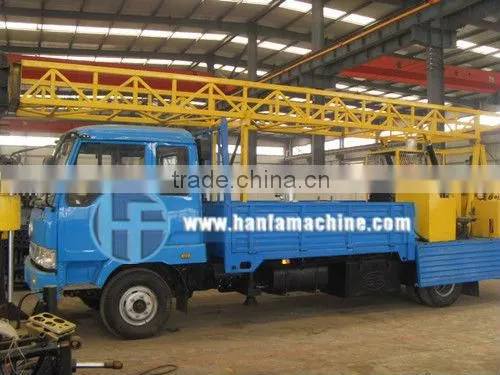

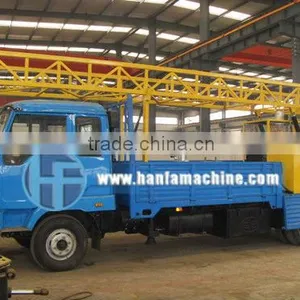

Max 600M! HFT-3 Truck Mounted Core Drilling Machine

Unit Machine

Drilling depth

100/250/300/600m

Drilling diameter

300/200/150/75mm

Open hole diameter

300mm

End hole diameter

75mm

Diameter of drilling rod

60mm

Drilling Angle

90° to 65°

Rotary Spindle

Spindle forward speed

57 to 1024r/min

spindle reverse speed

45 to 212r/min

spindle stroke

560mm

spindle inner diameter

96mm

spindle lifting capacity

6000kg

Main Winch( driven by hydraulic system)

Single line lifting speed

0.515, 0.894, 1.421, 1.948 m/s

Hug floodgate belt width

90mm

Wire rope diameter

14mm

Hoist single line lifting capacity

4500kg

Roller diameter

200mm

Roller capacity

30m

Minor Winch(driven by hydraulic system)

Roller diameter

140mm

Wire rope diameter

6mm

Roller capacity

450m

Mud pump

Model

 Horizontal triplex BW-250 mud pump

Displacement

250L/min

Work pressure

80kg/cm2

Water inlet caliber

75mm

Water exit caliber

 50mm

Gear Oil Pump

Duplex gear oil pump

 F532/F314

Front displacement

 50L/min

Pressure of front displacement

 20Mpa

Rear displacement

 16L/min

Pressure of rear displacement

 20Mpa

Power of Drill Rig

Diesel engine

4105 27HP

Electric motor

Y180L-4  22kw

Truck Chassis

Model

CA1083K28L4A

Drive form

4 x 2

Weight of complete machine

9550kg

Transport size(L X W X H)

9500 X 2500 X 3540mm

Work size(L X W X H)

7700 X 2500 X 10500mm

Engine of truck

Engine No.

CA4DF3-13E3

Displacement/power

4752ml/96kw

Discharge

GB3847-2005
