EDM540 Spark Erosion Machine

Specifications

EDM is the main products of suzhou Baoma. We have been in the field of manufacturing and exporting EDM for nearly 10 years.

Product Description

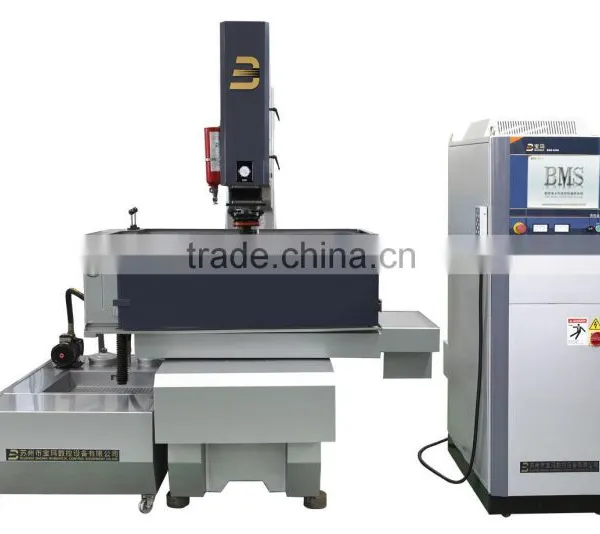

ZNC Sinker EDM [ EDM540CNC ]
(1) Main performance indexes and technical requirements
A. Machine is designed according to analyses of resistance to draw, resistance
To press and reaction by computer.
B. Casting is used FC-35 by national weathering and all kinds of treatment, it wears well and its precision is changeless.
C. Machine structure is reasonable without distortion, of good rigidity to insure process precision.
D. Rails are "V "shape, can move lightly under heavy load and good precision Zaxis is used Japanese "SANYO" DC servo motor.
E. High precision bears, the working table are used rails with "TAFULO" face.
F. Danish "GRUNDFOS" oil pump or Italy "GALPEDA" oil pump.
G. Three axes SINO grating ruler.
H. Can arbitrarily choose the methods of removing scrap iron, sweeping oil or sucking oil, also choose process that the workingpiece is not submerged in oil.
I. It suits to process cavity, hole and special shape parts in copper, plumbago, steel.
J. Lubricating system is used callback way, lubrication of rail is completed once, and retains cleanness of appearance.
K. PCB boards is moistureproof, anticorrosive, gold-filled.

(2) CNC system technical performance
A. There is automatical A. R. C carbon surveillant device to prevent destroying workingpiece.
B. Steady circuit of big area electrode.
C. High and low clearance individual circuit.
D. PWM servo system, standard DC servo motor.
E. Synchronous discharge system of high voltage superposited.
F. Square wave and equal energy output.
G. Circuits of super-fine process.
H. Capacity of mirror process (negative pole process).
I. Capacity of voltage regulation is ± 20%.
J. Circuits of copper electrode and plumbago electrode are separate and individual process parameters.
K. Discharge parameters can be edited automatically, and there are rough, medium, fine, superfine process terms to be chosen.
L. Z axis is of super-precision process, process position can be affirmed repeatedly.
M. There are some safe devices in circuit.
A. Self-diagnostic system and LED state display, convenient to examine and repair
B. Oil level control, process device will be stopped automatically
C. Accelerograph control, if the display is OFF, process device will be stopped automatically
D. If temperature of working fluid is too high according to induction, the process will be cut off automatically
E. Temperature induction, fire extinguisher sprays automatically and cut off the power supply at the same time
F. Light induction, fire extinguisher spray automatically and cut off the power supply at the same time
G. Mist automatic fir extinguisher, security is the best without pollution, not destroy machine and mould



Specifications / Parameters

Parameters		UNIT	EDM540CNC
Working Tank (LxWxH)		mm	1270 x 750 x 470
Table Size (LxW)		mm	800 x 500
Travel Size	X	mm	500
	Y	mm	400
	Spindle Travel(Z)	mm	200
	Auxiliary Travel(Z)	mm	300
Distance between Spindle Nose to Work Table	Min.	mm	128
	Max.	mm	635
Max. Table Load (Workpiece weight)		mm	1300
Max. Spindle Hold (Electrode weight)		kg	150
Oil Tank		L	470
Oil Tank Dimension (LxWxH)		mm	1400 x 900 x 450
Control Method			DC
Rated Current		A	60
Machine Dimension (LxWxH)		mm	2200 x 1700 x 2500
Machine Weight		kg	2200

Current Parameters

Max. Working Current	Best Speed / Efficiency	Best Electrode Loss	Best Surface Finishing	Input Power
60A	450  mm³/ min.	≤0.3%	0.2/AC | 0.3/DC	7 KVA

Accuarcy | Precision (Standard:GB/T 5291.1—2001)

Items		Resualt
Flatness of the workbench		0.03mm / 1000
X Axis Movement Straightness	in Y-X plane	0.015/ 500
	in Z-X plane	0.015 / 500
Y Axis Movement Straightness	in X-Y plane	0.015 / 500
	in Z-Y plane	0.015 / 500
Z- Axis Movement Straightness  (Spindle Perpendicularity )	move on X axis	0.02 / 200
	move on Y axis	0.02 / 200
Parallelism of work table	move on X axis	0.015 / 300
	move on Y axis	0.015 / 300
X-Y Axis Squareness		0.015 / 500

Configuration | Setup

Resine Sand Casting	Machine Body : HT250
	Work Table: HT300
X/Y Axis:	JANPAN SANYO DC/AC Servo
	TAIWAN PMI Linear Guideway
	TAIWAN PMI Ball Screw
Z Axis:	JANPAN SANYO DC/AC Servo
	TAIWAN PMI or HIWIN Linear guideway & Ball screw
	JAPAN NSK Bearing
Universal	Denmark GRUNDFOS or Taiwan WALRUS Oil Pump
	Taiwan Automatic Fire Extinguisher
	Taiwan Halogen work lamp
	Taiwan Skeet chuck
