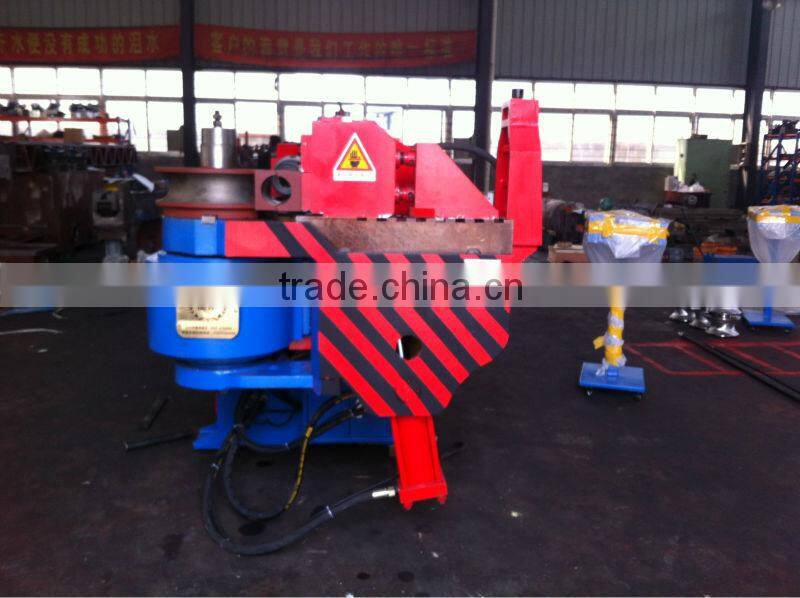

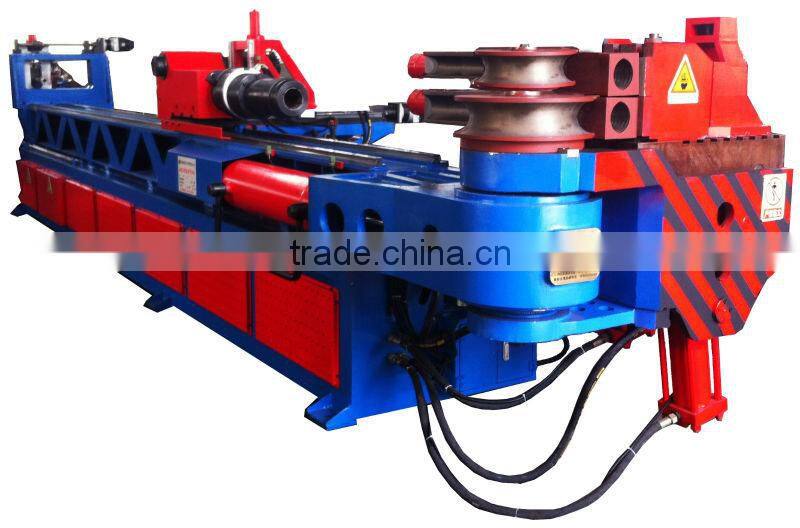

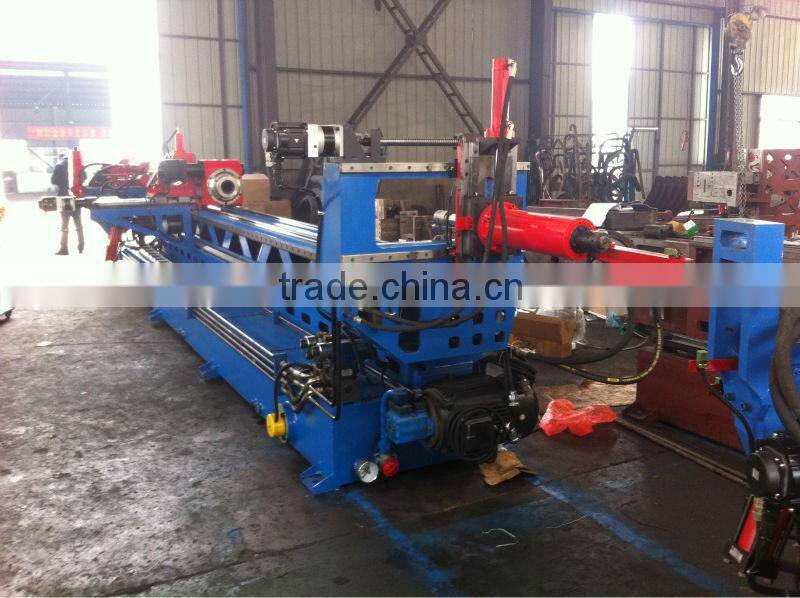

Anhui Dexi Professional W28K-89-8-TW-2 cnc wire pipe bender

Specifications

wire pipe bender, Deliver 30 days;14 months warranty;24hrs+7days service;20 container plywood
case;TT,LC

The  cnc wire pipe bender is servo motor driven; high bend accuracy; The pipe and tube bending machine bend pipes no wrinkles or cracks; low noise,

 easy operation; German technology, favorable price.It can also bend square tubes or pipes,flat bar,U or channel steel,H steel, round bar,angle bar steel, etc.

With 3 axis, double stack.

Full CNC control system, imported from Taiwan Delta.Easy and fast programming

Touch screen operation panel, you can input, store and display bending data and to control the machine bending.

Anticipated mandrel retraction unit. It adopts imported special control system. With high stability.

Automatic bending tube, automatic feeding tube and automatic angle rotating.

Alternative Rotary Bend and Push Bend

Can bend round, square, rectangle, profile tube, rod or special profiles.

With / without mandrel bending.

The tube or bar can be mild carbon steel, stainless steel, copper, aluminum and other materials.

The bending precision is ±0.1mm, controlled by encoder for sure the high precision.

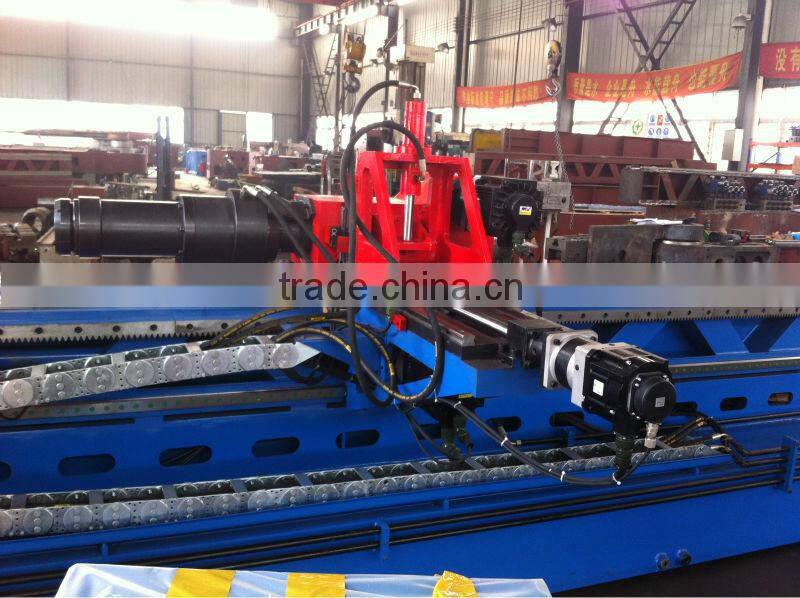

Trolley pushing bending can fulfill large radius bending.

Special design for trolley, precise angle position. (servo motor closed-loop used).

The machine body reinforce design; annealing treatment to eliminate internal stress;  enough strength and rigidity to prevent permanent deformation.

Drive shaft fixed directly from the upper, accurate installation, convenient maintenance. Bend shaft and drive chains integrally casted, more solid. Drive shaft driven by double oil cylinders, pipe bending 5 r/min. Special design makes high bending accuracy.

Clamping system adopts subsided four connecting rod lifting power structure,  convenient for fetching bent pipes.

Technical Data

No.		Name		Parameter		Unit
1		Max. Rotary distance		54000		N.m
2		Max. Bend OD*WT		Φ89*8		mm
3		Min. Bend OD		Φ10		mm
4		Bend radii		R20--R650		mm
6		Max. Bend angle		200		°
7		Available Feeding distance		2500		mm
8		Bend rotary speed		0-5		R/min
9	trolley	Rotary speed		0-10		R/min
		Feeding speed(adjustable)		1-30		M/nin
10	servo motor	Trolley feeding		3		KW
		Trolley rotary		3		KW
		Bend radius adjust		3		KW
11	15KW oil   pump &motor	Max pressure:  16MPA; working pressure: 12MPA
12	Accuracy	Bend accuracy		+/-0.1		°
		Rotary accuracy		+/-0.1		°
		Feeding accuracy		+/-0.1		mm
		Bend die changing accuracy		+/-0.1		mm
13		Bending unit		100		pcs
14		Size	6.5*1.4*1.5 m	Weight	5.5	T
