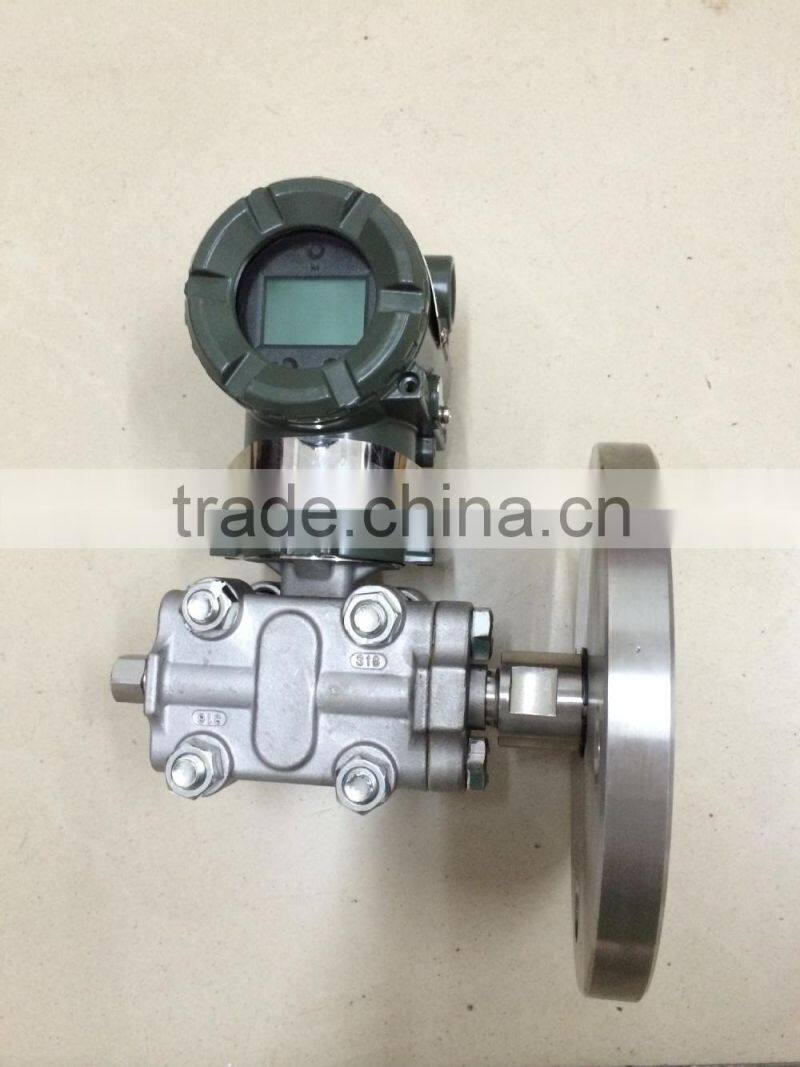

Differential Pressure Transmitter

EJA110A Differential Pressure Transmitter

L Capsule

M Capsule

H Capsule

V Capsule

Range

-10 to 10 kPa

-100 to 100 kPa

-500 to 500 kPa

-0.5 to 14 MPa

(-40 to 40 inH2O)

(-400 to 400 inH2O)

(-2000 to 2000 inH2O)

(-70 to 2000 psi)

Span

0.5 to 10 kPa

1 to 100 kPa

5 to 500 kPa

0.14 to 14 MPa

(2 to 40 inH2O)

(4 to 400 inH2O)

(20 to 2000 inH2O)

(20 to 2000 psi)

Accuracy

±0.075%

±0.065%

±0.065%

±0.065%

Degrees of protection

IP67, NEMA 4X, and JIS C0920 immersion proof

Certificates

FM, CENELEC ATEX, CSA, IECEx

Output

4 to 20 mA DC, FOUNDATION™ fieldbus or PROFIBUS PA 2-wire system with digital communication

Supply voltage

BRAIN and HART:10.5 to 42 V DC (10.5 to 30 V DC for Intrinsically safe type)

Fieldbus:9 to 32 V DC (9 to 24 V DC for Entity model and 9 to 17.5 V DC for FISCO model)

Ambient temperature

-40 to 85 deg C (-40 to 185 deg F) (general use type)

-30 to 80 deg C (-22 to 176 deg F) (with integral indicator)

Process temperature

-40 to 120 deg C (-40 to 248 deg F) (general use type)

Maximum working pressure

16MPa(2300psi)

3.5MPa(500psi) for L capsule with special materials

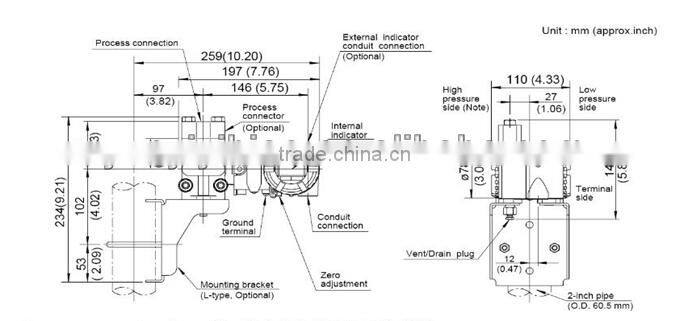

Mounting

2-inch pipe mounting

Wetted parts material

Capsule

SUS316L(Diaphragm material is Hastelloy C-276),

Hastelloy C-276, Tantalum, Monel

Cover flange

SUS316, Hastelloy C-276, Monel

Housing

Cast aluminum alloy or SUS316 equivalent stainless steel (optional)
