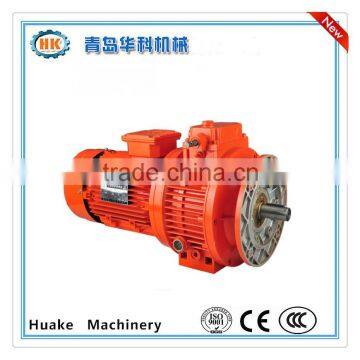

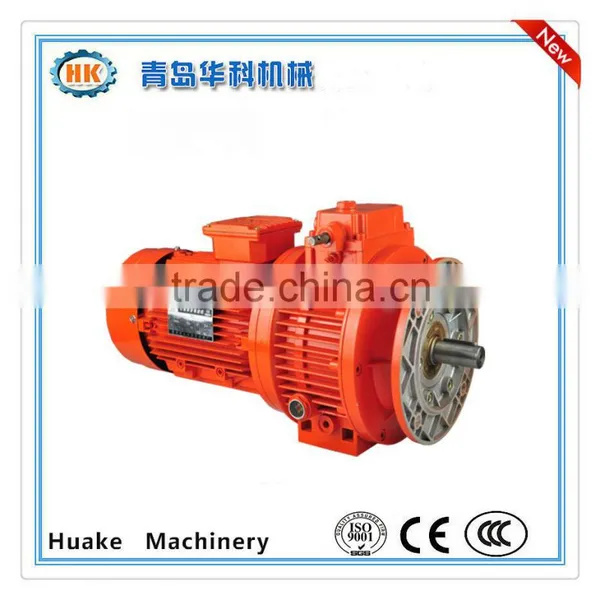

Stepless speed reducer for woodworking machinery

MB series planet frictional mechanical infinitely-variable speed drive overview

MB planetary friction mechanical infinite speed variator consists of a com-pressed driving device, a friction drive mechanism and a speed-regulating control mechanism.

Wide speed-varied range:

, lonspeed-regulating range R=5, that is, output rotation speed vary times from 1/1.45 to 1/7.25 as input rotation rate, adapting to continuous operation, it can rotate positively and versedly, and can regulate speed according to dif-ferent needs in load start and load state, so as to adapt to needs of varied and continuous technoligical parameter. High precision of speed-regulation, high strength, coaxial configuration, miniature, light weight, sta-ble performance, under the permissive load, the chosen output speed is con-stant, the machine runs smoothly, and has the features of low-noiseg service life, lesser maintenance, simple operation and high-efficiency.

High combination ability:

The machine can directly be combined with the reducer. The machine is an efficient infinite speed variator in miniature, so it has a good adaptability.

Rotata direction:

For basic type, direction of rotation of input shaft is the same that of out-put, depending on number of stage, direction of rotation of other combina-tion may be confirmed.

Input speed:

For the machine under MB07 base, its input rotation rate must be not over 2800rpm; for the machine over MB 07 base, its input rotation rate must be not over 1400rpm; input speed of MB series speed variators must be not lower than 750rpm.

Operation required:

When units begin to operate, its temperature rise to higher than the temper-ature under normal operation. After operating for 60 or 80 hours, the rise in temperature will lower gradually, when operating, the machine is need of varying ofteh, wihich conduce to run stably. High temperature will affect the per missive normal work condition when operating, but the service life of its units will not be affected.
