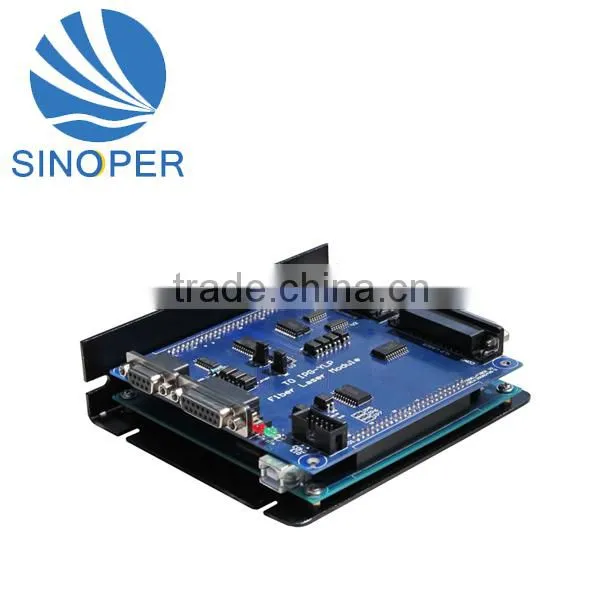

Control Board of Laser Marking for IPG YIP SYSTEM CO2

Specifications

1.Fast response times and short execution cycle times
2.Suitable for high performance applications



SINO-OPER EzCad Card enables real-time control of scan system and lasers over a standard USB host interface.

Customers can integrate complete machinery easily over the EzCad Card due to its compactness and I/O capabilities.

Fast response times and short execution cycle times make the EzCad Card perfectly suitable for high performance applications.

Farther more the EzCad Card can load marking file via a removable MMC memory card.



USB 2.0 micro controller on board
• 128 Kbyte program and data memory
• 64 Kbyte SRAM for USB data buffering
• Real-time calculation of laser and scanner signals
• Online grid correction with 10 us cycle time
• MMC memory card interface

Laser control
• Laser signals for YAG FIBER and CO2 laser types
• opt coupler TTL Level /10 mA output current
• 2 x 8-bit analog channels with 2.5, 5, 10 V output range
• 1 x 8-bit TTL output port

Scanner control
• X, Y channel
• XY2-100 digital interface

Response Times
• The card can response external trigger with in 12ms
• External trigger delay can be adjusted

I/O Port
• 6 Input Port
• 6 Output Port

Power
• +5V/1.5A or +12/0.6A



Packing:

Control Board of Laser Marking will be packed in the wooden case or carton case.



Shipping:

1.Door to door, by the DHL, EMS, UPS, FedEx etc.





2.By air to the Air cargo or by sea to the seaport









1. 1 year warranty.

2. Professional technician support on all our products.

3. We supply the sample,user manual, video operation.

4. Online trade-manager 24 hours.

we will continue to “quality first,customer first” principle of service, to update ,better product and quality service to customers.

About us:



SINO-OPER just is a growing friend with you, and always concentrates on innovative laser scanning systems.

We are honored that our company is supported by the people who are working for it.

Reaching a goal requires a flexible, powerful, dynamic team that reacts on work together as one unit.



1.Minimum order quantity:1set

2.Payment terms: T/T in advance, western union

3.Delivery time: within 5 days after payment

4.Warranty: 1year
