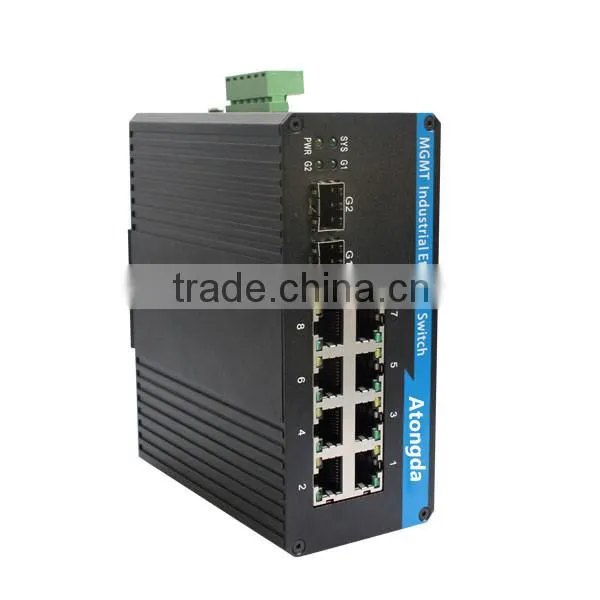

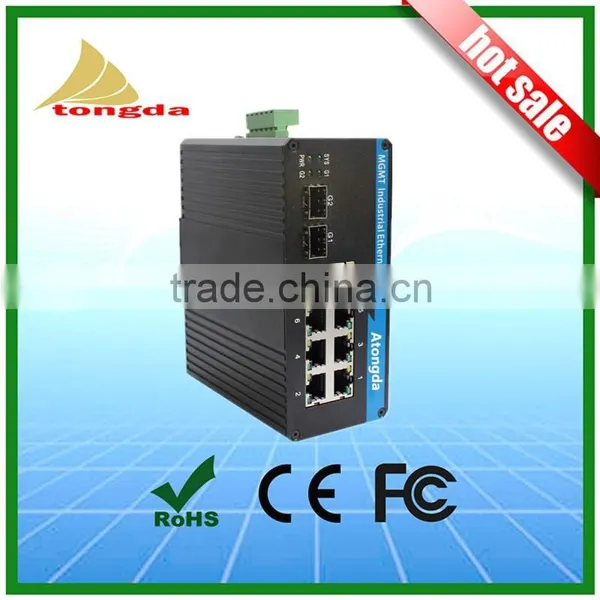

Atongda 8 Port way Managed PoE Industrial Optical fiber Switch

Features & Benefits

v 8 IEEE 802.3af/at PoE compliance 10/100Base-T(X) ports and 2 1000Base-X SFP ports

v “OP-Ring” (recovery time<20ms), RSTP/STP, and MSTP for network redundancy

v Configurable by CLI for advanced PoE management function

v Port-based VLAN, IEEE802.1Q VLAN and GVRP to ease network planning

v DHCP Option 82 for IP address assignment with different policies

v IGMP snooping and GMRP for filtering multicast traffic

v Ethernet/IP and Modbus/TCP industrial Ethernet protocol supported

v Bandwidth management prevents unpredictable network status

v SNMPv3, ieee802.1X, HTTPS and SSH to enhance network security

v RMON for efficient network monitoring and proactive capability

v Lock port allows access by only authorized MAC addresses

v Port mirroring for online debugging

v Automatic warning by exception through email, relay output

v QoS and ToS/DiffServ for flow control and management

v IEEE 802.3ad, LACP for optimum bandwidth utilization

Physical Characteristics

v Housing: Aluminum Alloy material with IP40 Protection

v Dimension: 138mm(L) X 112mm(W) X 60mm(H)

v Weight: 710g

v Installation: Din-Rail mounting, Wall mounting

Technology

v Protocol: OP-Ring, IGMPv1/v2, GVRP, SNMPv1/ v2C/ v3, DHCP Client, TFTP, SMTP, RMON, HTTP, HTTPS,

Telnet, Syslog, SSH, SNMP Inform, LLDP, SNTP Service/ Client, PVLAN

v MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9

v Flow Control: IEEE 802.3x flow control, back pressure flow control

Switch Properties

v Priority Queues: 4

v Maximum No of Available VLANs: 256

v VLAN ID: 1-4094

v IGMP Groups: 256

v MAC Table Size: 8K

v Packet Buffer Size: 1Mbit

Interfaces

v SFP Port: 1000Base-X, SFP interface

v RJ45 Port: 10/100Base-T(X) auto negotiation

v 802.3af/at PoE Port: Up to 30W at 48-50V DC power output on each PoE port, 600mA

v Console Port: rs-232(RJ45 connector)

v Alarm Contact: 1 replay outputs, supports IP/MAC conflict

Power

v Input Voltage: 48V DC Redundant dual inputs

v Input Current: <0.5A @48VDC

v Overload Current Protection: Present

v Reverse Polarity Protection: Present

v Redundant Protection: Present

v Connection: 1 removable 6-pin terminal blocks

Environmental Limits

v Operating Temperature: -40℃-85℃

v Storage Temperature: -40℃-85℃

v Ambient Relative Humidity: 5%-95% (non-condensing)

Standards

v IEEE 802.3af/at PoE

v IEEE 802.3 for 10BaseT

v IEEE 802.3u for 100BaseT(X)

v IEEE 802.3x for Flow Control

v IEEE 802.1D-2004 for Spanning Tree Protocol

v IEEE 802.1w for Rapid Spanning Tree Protocol

v IEEE 802.1s for Multiple Spanning Tree Protocol

v IEEE 802.1Q for VLAN Tagging

v IEEE 802.1p for Class of Service

v IEEE 802.1X for Authentication

v IEEE 802.3ad for Port Trunk with LACP

v EMS:

EN61000-4-2 (ESD),Level 3

EN61000-4-3 (RS),Level 3

EN61000-4-4 (EFT),Level 3

EN61000-4-5 (Surge),Level 3

EN61000-4-6 (CS),Level 3

EN61000-4-16(Common-mode Conduction),Level 3

v Shock: IEC 60068-2-27

v Free Fall: IEC 60068-2-32

v Vibration: IEC 60068-2-6

v EMI: FCC CFR47 Part 15, EN55022/CISPR22, Class A

v Industry: IEC61000-6-2

v Rail: EN50155, EN50121-4

v Traffic: NEMA TS-2

Warranty

5 years
