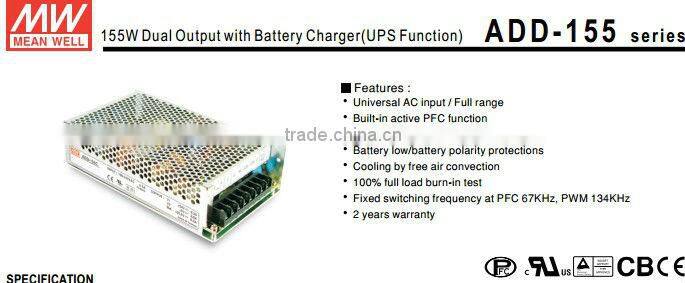

Mean Well 155w Power Supply With Battery Charger/155W Dual Output With Battery Charger(USPFunction)/ADD-155A

MODEL

ADD-155A

OUTPUT

OUTPUT NUMBER

CH1

CH2

CH3

DC  VOLTAGE

13.8V

5V

13.3V

RATED CURRENT

9.5A

3A

0.5A

CURRENT RANGE

0~ 10.5A

0~ 3A

------

RATED  POWER

152.75W

RIPPLE & NOISE (max.)   Note.1

150mVp-p

100mVp-p

--------

VOLTAGE ADJ. RANGE

CH1: 12 ~ 14.5V

VOLTAGE TOLERANCE

±2.0%

±3.0%

-------

LINE REGULATION

±1.0%

±0.5%

-------

LOAD REGULATION

±1.0%

±2.0%

-------

SETUP,RISE TIME

1000ms,90ms/230VAC 2000ms, 90ms/115VAC at full load

HOLD UP  TIME

24ms / 230VAC  20ms/115VAC at full load

INPUT

VOLTAGE RANGE

88~264VAC  124~370VDC

FREQUENCY RANGE

47 ~ 63Hz

POWER FACTOR (Typ.)

PF>0.92 at full load

EFFICIENCY (Typ.)

78%

AC CURRENT (Typ.)

2.5A/115VAC     1.5A/230VAC

INRUSH CURRENT (Typ.)

COLD START 20A/115VAC          40A/230VAC

LEAKAGE CURRENT

<1mA / 240VAC

PROTECTION

OVER  LOAD

Protection type : Constant current limiting, recovers automatically

 after fault condition is removed

UPS Mode : Protected by internal fuse

CH1,CH2:105 ~ 135%  CH3:0.51 ~ 0.9A    rated output power

OVER VOLTAGE

CH1:15.87 ~ 18.63V

Protection type :  Shut down o/p voltage, re-power on to recover

BATTERY   LOW

10V± 0.8V

ENVIRONMENT

WORKING TEMP.

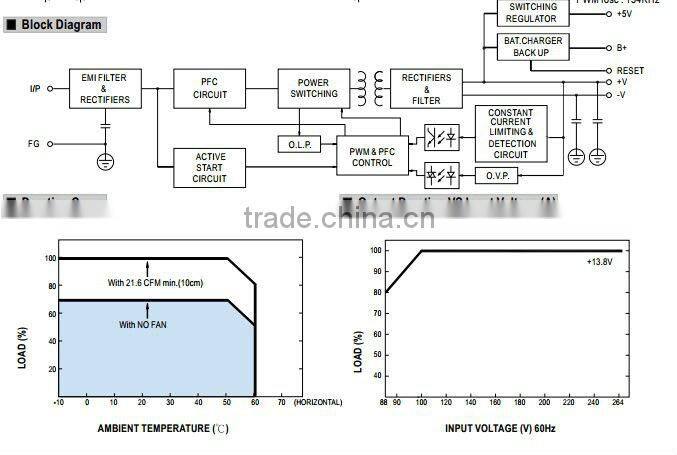

-10~+60°C (Refer to derating curve)

WORKING HUMIDITY

20~90% RH non-condensing

STORAGE TEMP., HUMIDITY

-20~+85°C, 10~95%RH

TEMP. COEFFICIENT

±0.03%/°C (0~50°C)on CH1 output

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes

SAFETY &

EMC

(Note 4)

SAFETY STANDARDS

UL60950-1, TUV EN60950-1 approved

WITHSTAND VOLTAGE

I/P-O/P:3KVAC  I/P-FG:1.5KVAC O/P-FG:0.5KVAC

EMC EMISSION

Compliance to , EN55022 (CISPR22) Class B ; EN61000-3-2.3

EMC IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,8,11,EN55024,

light industry level, criteria A

ISOLATION  RESISTANCE

I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH

OTHERS

MTBF

164.2Khrs min.      MIL-HDBK-217F (25°C)

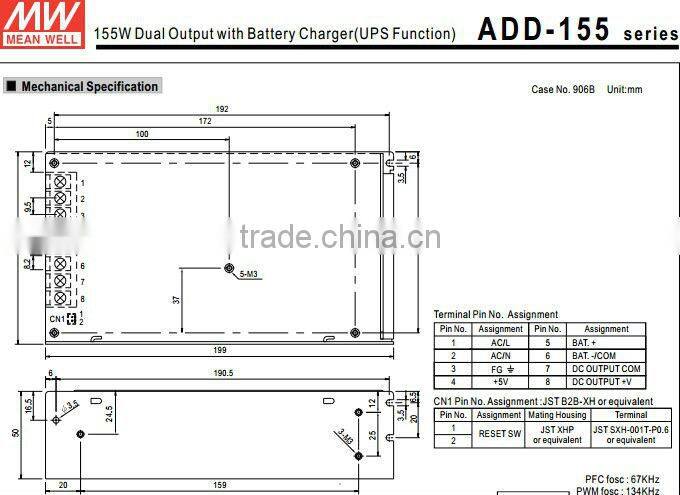

DIMENSION

199*110*50mm (L*W*H)

PACKING

1Kg; 16pcs/16Kg/0.95CUFT

NOTE

1.Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a

    0.1uf  &  47uf  parallel capacitor.

2.. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of

  ambient temperature.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4The power supply is considered a component which will be installed into a final equipment.

   the final equipment must be re-confirmed that it still meets EMC directives.For guidance on how to perform these

   EMC tests, please refer to “EMI testing of component power supplies.
