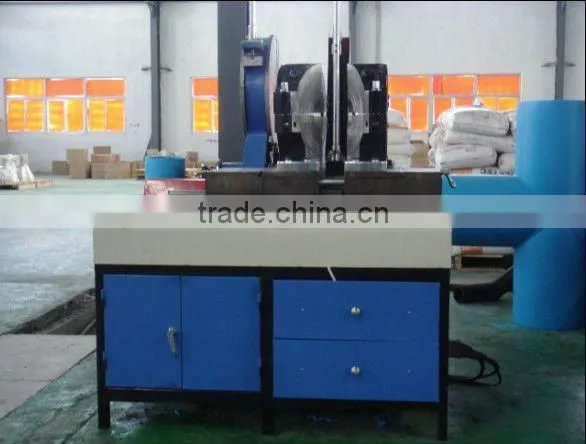

315mm Plastic Fittings Welding Machine

Specifications

1. welding range: 110mm~315mm
2. application: water, gas, irrigation, construstion, drainage, fire figthing, Sewage

315mm Plastic Fittings Welding Machine



Multiangle fitting welding machine, HDPE fittiing welding machine,  PE pipe fitting machine,  elbow  fitting welding machine,   tee fitting welding machine, Fitting welding machine, Wedling machine for PPR, PE pipe and fitting. workshop welding machine for fitting production and constructors of installation plants, HDPE pipe fitting weldingmachine,  Plastic pipe workshop fitting welding machine, angle butt welding machine, multiangle workshop fitting welding machine, Plastic pipe workshop fitting welding machine to make elbow, tee , cross fittings RGH





Application:

Suitable for fabricating elbow, tee, cross and wye shape(45°and 60°) Fittings of PE, PP, PVDF in workshop.



Features:
*Applied to fabricate PE,PP,PVDF elbow,tee,cross fittings in workshop.Also used to lengthen the injection moulded fitting and make the integrated fittings.
*Integrated structure. Nothing remains but to choose the different special clamps while fabricating different fittings.
*Removable PTFE coated heating plate.
*Electric planing tool with safety limit swith enable to start it only when it is locked in the operation position.
*Low starting pressure and high reliable seal structure.
*Separate two-channel timer records times in soaking and cooling phases.
*Digital pressure meter enables to control pressure accurately.
*Linear guide ways are equipped with heating plate, planing tool and dragging plate
*Products comply with 98/37/EC and 73/23/EEC standards.



Optional parts:
*Special clamps for welding flange stub.
*Special clamps for short spigot fittings.





  315mm Plastic Fittings Welding Machine :

Welding ranges of tee and cross	110mm—125mm-140mm-160mm-180mm-200mm-225mm -250mm-280mm-315mm
Ranges of elbow   (n×1°)	110mm—125mm-140mm-160mm-180mm-200mm-225mm-250mm -280mm-315mm
Ranges of application	PE,PP and PVDF
Working voltage	~380V ±10%,50Hz
Environment temperature	-10° ~ 45°
Total power	planing tool motor: 1.5 kW,  heating plate: 5.25 kW,  hydraulic unit motor: 0.75 kW
components	basic frame ( including: heating plate, planing tool, and hydraulic system),  elbow clamps, tee clamps, cross clamps and electrical box
heating plate characteristics	PTFE coated heating plate, high accuracy temperature controller, difference  in heating plate surface temperature ≤±7°
Other devices	Electronic count-down timers for heating and cooling time.
