Round Downspout Machine For Sale Hydraulic Cutting Plc Control

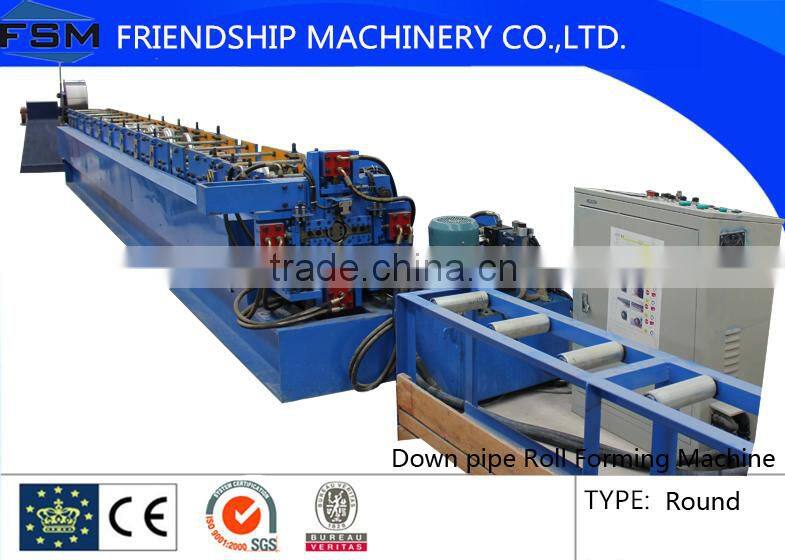

Round Downspout Roll Forming Machine For Sale

Ⅰ:Composition of machine

Roll forming main machine……………………………1 unit

Manual de-coiler…………………………………… …1 unit

Control panel………………………………………… 1 unit

Hydraulic station…………………………………… …1 unit

Manual out table……………………… ……………….2 unit

Ⅱ: Details of each composition

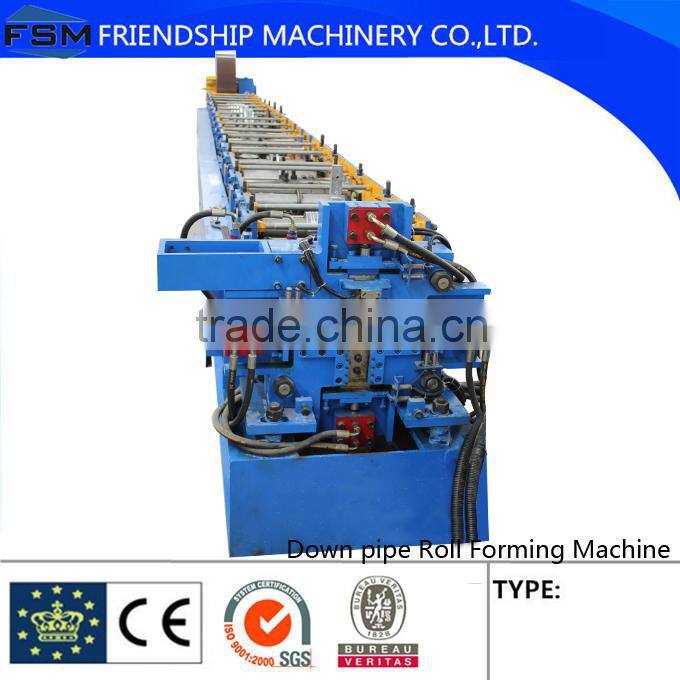

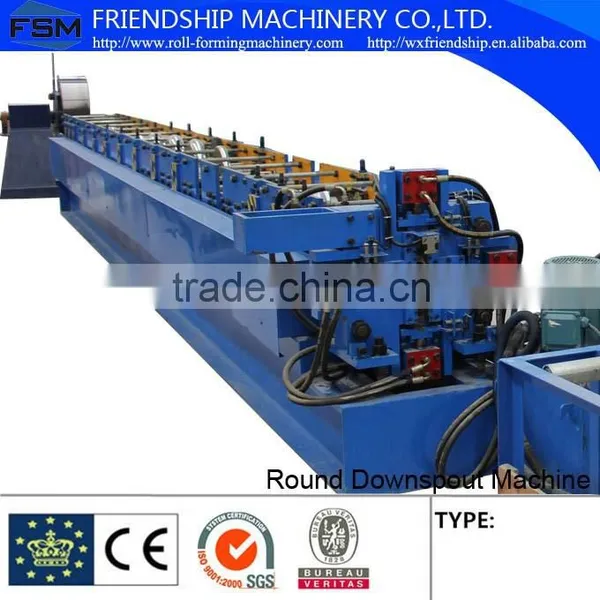

A: Roll forming main machine

1: Coil width: base on customer profile

2: working speed: 8m—15m/min (not contain cutting)

3: roll station: 18 stations

4: material of roller: 45 forge steel, polished and coated with chrome

5:material of main shaft:45 steel   diameter roller: 56mm

6: main power: 5.5kw

7: forming thickness: 0.56mm color steel; 0.7mm painted alu;

8: Transmission: by Chains

9: size of machine: about 8500 x 1200 x 1200 (L x W x H)

10: weight: about 6000Kgs

11: color: blue and yellow (also can change depend on customer request)

12:Cutting:

(1) Machine adopt hydraulic cutting

(2)Cutting after forming: Cut the sheet after roll forming to required length

(3)Cutting motion: The main machine automatically stops and the cutting will take place. After the cutting, the main machine will automatically start.

(4)Material of blade: CR12with heat treatment

(5)Length measuring: Automatic length measuring

(6)Tolerance of length: 3m +/- 1.5mm

B.de-coiler

Dimensions: 1700mm*1000mm*800mm

Width of feeding: 500mm

Capability: 3 Ton

Bound of expand &fight: 450mm—550mm

Mode of expand &fight: inner expand &fight by manual

Way of feeding: manual

C: Control panel Panasonic

(1)Voltage, Frequency, Phase: 380 V, 50 Hz, 3Phase

(2)Automatic length measurement:

(3)Automatic quantity measurement

(4)Computer used to control length & quantity.

Machine will automatically cut to length and stop

when required quantity is achieved

(5)Length inaccuracy can be amended easily.

(6).Control panel: Button-type switch and touch screen

(7)Unit of length: millimeter

(switched on the control panel)

D: Hydraulic station

1: hydraulic station power: 4kw

2: hydraulic pressure: 12Mpa

E: manual out table:

(1)Jointed by 60mm*40mm tube

(2)Size: 1.0m long*0.8mwide

(3)One out table with two support roller

III:Character of main structure

Main features and components of the machine

1,main features

a.the structure is simple and the appearance of the machine is beautiful because we adopt the shape-steel structure and process as a whole after welding. it has the ability of strong loading and stable operation when running the machine.

b.all the components of machine are from brand-famous enterprise so that they ensure the machine normal function very effectively.

c.we adopt the automatic length-fixed forming and cutting to guarantee the length to be precise and the finished product clear without deformin

d.it is very easy to install the equipment and suitable for producing in the factory.

e: the machine has features of low noise and high efficiency.
