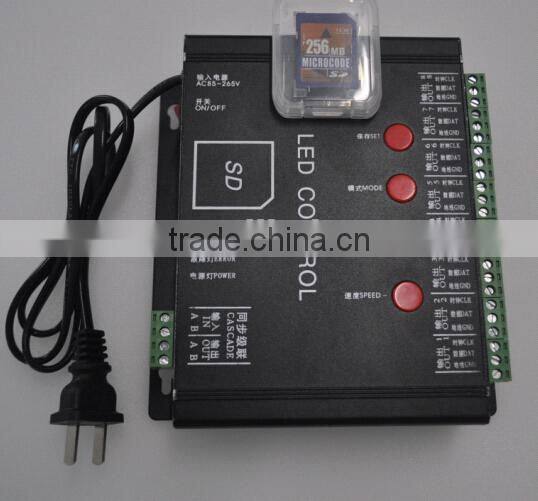

led screen controller programmable

                    led screen controller programmable

Feature:

1,32 -256 Gray,Gamma correction procession software

2,Support the rules and special-shaped handle.

3,Single-port output,can support 2048 lights

4,Off-line control, play back content stored in the SD card

5,T-1000S store a maximum of 16 documents,copy multiple files to the SD card in order

Note:

1.T-1000S port 512 lights, the playback speed of up to 30 frames / sec, the port more than 512 lights, the frame rate with the increase in the number of lights automatically reduced.

2. Display files naming: when placing one file, copy the software-generated display file to the formatted SD card, when placing multiple files should be named as “00_1.led”, 01_1.led”, 02_1.led”…(00means the first display file, 01means the second, and so on)

Support chips:

Screen printing definition :

Regulatory function button:

Note:

      1.T-1000S controller can only use a single one;

      2.T-1000S is single port output,can support up to 1024/2048 pixels;

      3. When control single-line IC, connect the DAT, GNT of the controller and lamp correspondingly

      4.When using differential signal(485 signal), connect the controller output signal A,B and lighting signal line A(DAT+),B(DAT-) correspondingly

 Specific parameters:

  Memory Card:

    Type:SD Card(if control more lights, suggest using high speed SD card)

    Capacity:128MB to 2GB

    File Format:FAT format

    Store files: *.led

  Physical parameters:

     Power Supply:DC5V/DC7.5- 24V input

     Power:2W

    Weight:0.35kg

NOTE:

 1,To copy files to SD card ,you must first format the SD card, pay attention to is that each copy must be formatted before.

 2,SD card must be formatted as "FAT" format.

Controller on the SD card can not be hot-swappable, plug the SD card every time, you must first disconnect the power supply controller
