ACHI Newest!!! Version ACHI IR12000 BGA Rework Station Infrared of BGA rework for Laptop , for Xbox, For Ps3

Infrared BGA Repair Station ACHI IR12000 for Repairing BGA for Xbox,PS3 and Laptop repairing

ACHI IR12000 is a multi-function semi automatic infrared soldering system with Embedded Industrial PC,

Drawer design 7” high definition touch screen interface,PLC control and ELSTEIN RFS/80 400W Ceramic(Made in Germany,CE Passed).

TECHNICAL SPECIFICATIONS

Total Power :3650W

Heating Zone : 3 Zones ,top,bottom and preheating

Upper heater Ceramic : Elstein rfs/80 400 ceramic (made in Germany ,CE passed)

Upper  heater consumption : IR400W

Upper heater size:80mm*80mm

Bottom preheater consumption : IR 2400W Hot Air 800w,Total 3200W.

Bottom heater size : 350mm*210mm

Amount of curves storage : Unlimited curve storage

Curve Display: On drawer design 7 ' high definition touchscreen

Environmental Requirements

Operation temperature :15~45°C

Operation humidity : 5% to 95% .non-condensing

Storage temperature :-20~70°C

FEATURES

1.ACHI IR12000 Top heater uses ELSTEIN RFS/80 400 Ceramic (Made in Germany,CE Passed) .The max

temperature could up to 750°C.

2.Its high quality top heater and large top heater area(80*80mm) makes CPU block, Various shield cover and

component slot get repaired much easier.

3. ACHI IR12000 was packaged with 6pcs rework support jig.There are 6pcs Screw holes in left and right

sides,and 34pcs in the front and back sides,which could help to fix the mainboard in any position.

4. Embedded Industrial PC, Drawer design 7” high definition touch screen interface, PLC control, and instant

profile analysis function. Real time settings and actual temperature profile display can be used to analyzed and correct parameters if necessary.

5. Three temperature areas(Top IR Heater,Bottom Hot air Heater and Preheating IR Plates) can independently       heat and are multiple controllable and adjustable to ensure best integration of different temperature

areas. Heating temperature, time, angle, cooling and vacuuming can all be set on the interface.

6. There are 6-8 levels of variable and constant temperature controls. Massive storage of temperature curves

which are Instant accessible according to different BGA.

Curve analysis, setting and adjustment are all accessible via Touch Screen. Three heating areas adopts independent PID calculation to control heating process to enable more accurate and precise temperature control.

7. Uses advanced OMEGA K-type thermocouple and the temperature detection is much more accurate.

8. It uses High technology of  closedloop Temperature control and automatic temperature adjustment

system,with PLC and temperature module to enable precision temperature control of ±2 deg C.External temperature sensor enables temperature monitoring and accurate analysis of real time temperature profile.

9. Flexible and convenient removable fixture on the PCB board which protect sand prevent damage to PCB. It can also adapt to rework various BGA packages.

10. Various sizes of BGA nozzles, which can be adjusted 360 degree for easy installation and replacement.

11. It uses high powered blower to enable fast cooling of PCB board and prevent it from deformation. There are also internal vacuum pump and external vacuum pen to assist with fetching the BGA chip.

12. Including Voice "early warning" function. 5-10 seconds before the completion of uninstalling or welding,

voice reminder / warning to get the workers prepared. Cooling system will start after vertical wind stopped heating. When the temperature drops to room temperature, the cooling process will stop,so that the machine will not age after heated up.

13. Equiped Emergency Switch and Automatic power -off protection device help avoid accident when emergency happens.

14. ACHI IR1200 can be connected to computer or notebook with USB interface to ungrade the Machine software.

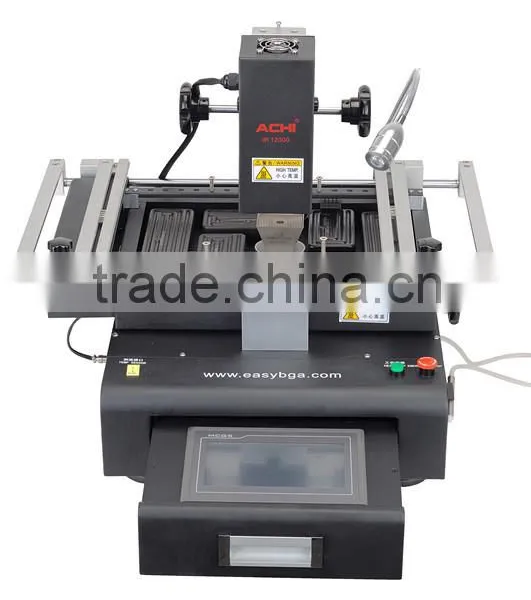

The Real Pictures of ACHI IR12000 BGA Rework Station

APPLICATION

Dark Infrared BGA rework station for laptop motherboards, desktop computer motherboards, server boards, industrial computer boards, all kinds of game boards,

communications equipment motherboards, LCD TVs and other large circuit board BGA rework.

It’s perfect for soldering and reworking of CBGA, CCGA, CSP, QFN, MLF, PGA and all the green epoxy type μBGA.
