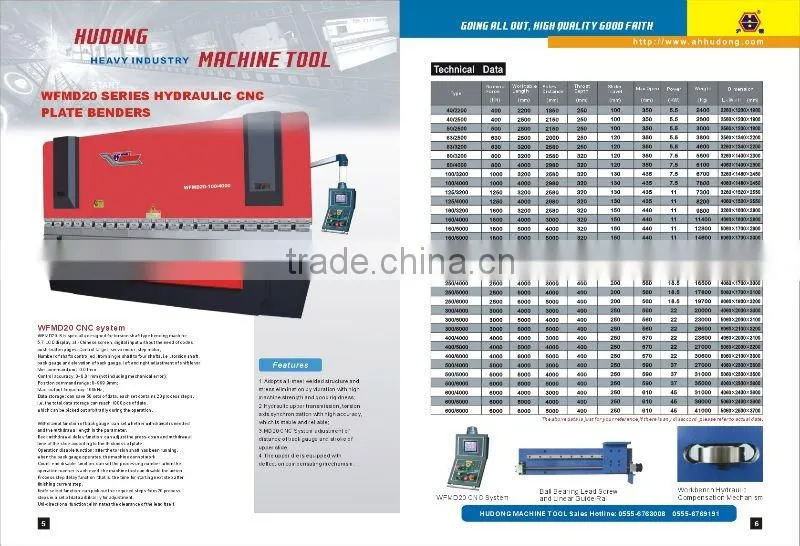

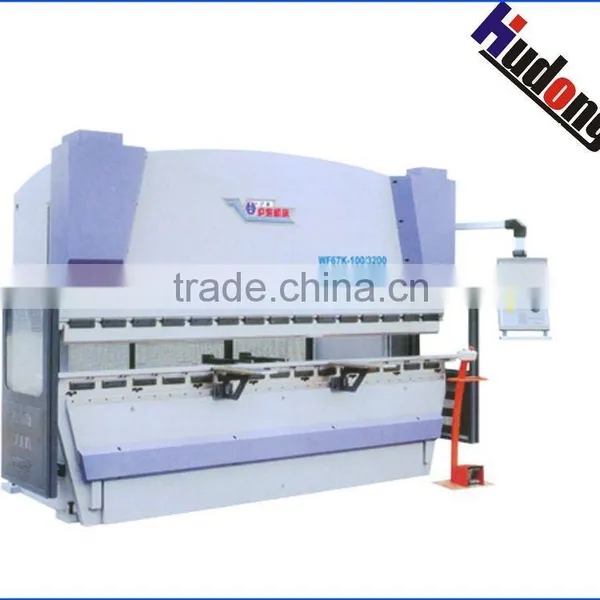

CNC Hydraulic Press Brake Machine

Specifications

CNC Hydraulic Press Brake Machine
1:Professional Manufacture
2:Good Quality
3:Competitive Price
4:Over 30 years experience



CNC Hydraulic Press Brake Machine
1:Professional Manufacture
2:Good Quality with ISO
3:Competitive Price
4:Over 30 years experience





 Hydraulic press brake with E200 NC control

No.	Name	Brand	Location
1	Motor	Dangpeng	Zhenjiang, China
2	Electrics	TE/OMROM	Germany brand
3	Oil Cylinder	Wuyang	Maanshan, China
4	Seal ring	DZ	Taiwan
5	Pump	Hangfa	Shanghai, China
6	Hydraulic system	Omega	Jining, China
7	Two axes Controller	E200	Estun,China
8	Punch and Die	Xinming / Lianmeng	Maanshan, China
9	Pipe connector	EMB	Germany
10	Foot Switch	Karcon	South Korea
11	Ball lead screw	HIWIN	Taiwan
12	Straight-line guide	HIWIN	Taiwan





General

Bending force 100 Tn;

Bending length 3200 mm;

Distance between holes 2580 mm;

Fast down speed 100 mm/s;

Working speed 12 mm/s;

Return speed 75 mm/s;

Max. openning 385 mm;

Regulation of Slider travel 120 mm;

Slider travel 120 mm;

Throat depth 320 mm;

Reposition precision of X axes: 0.15mm

Reposition precision of Y axes: 0.15mm



Working table

Working table length 3200 mm;

Working table width 200 mm;

Working table height 800 mm;



Electrics

Main power 7.5 kW;

Total power 8.5 kW;



Back gauge:

Back gauge motor 0.55 Kw;

Back gauge travel 600 mm;



Main Equipments:

Hydraulic system: Germany BOSCH;

Pump: BOSCH Gear pump;

Electrics: Germany SIEMENS;

O-rings: Japanese NOK;

Conectors: Germay EMB;

Ball screw: TAIWAN HIWIN

Line guide rail: TAIWAN HIWIN

NC Controller: ESTUN E200



Other standard equipments:

Segmented upper punch die 1set
Lower die in one piece
Stop fingers 2
Front supporting arms 2
Emergency stop button;

Back, left and right safty fence

Foundation bolts 1set

Toolings 1set (screw driver and spanner)

Manuals and diagram 1book



Dimension and Weight:

Length 3200 mm;

Width 1600 mm;

Length with barrier 3.550 mm;

Height 2500 mm;

Weight (Approx.)  7000 kg





Overall structure

5.1 Using UG (finite element) analysis, through computer aid design, with nice appearance.

5.2 The machine structure is welded with steel plate, with sufficient strength and rigidity. The hydraulic drive prevents the machine from serious overload operation accidents caused by the change of sheet thickness or bad choice of lower die cavity. Additionally, this machine is also featured by the steadiness of work, convenience of operation, and reliable safety.

5.3 The mechanic block is equipped in the oil cylinder to ensure the fixing accuracy when the slider travels to the bottom dead point and so as to assure the consistency of bending angle in bulking production.

5.4 Using German technology to eliminate internal stress.

5.5 Entire frame using striking grit to get rid of rust and spout anticorrosive paint.
