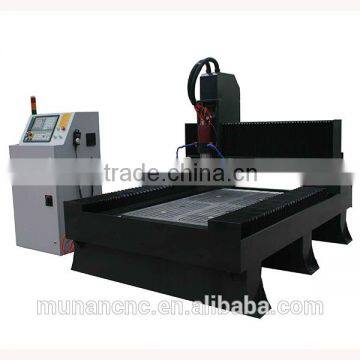

small stone carving machine

Specifications

small stone carving machine
1. 3D stone engraving machine
2. 5.5kw water cooled spindle
3. Welded steel structure

small stone carving machine







1. Spindle: 5.5 KW Chinese Spindle

2.Driving System: Stepper/servo

3.Controller: DSP ARM Hand Held / NC studio

4.Table Structure: T-Slot with water tank and tools cooling system, Special for stone and marble engraving

5.Whole steel welded structure, heavy loading

6.Japan OMRON Switch

7.2D, 3D CAD/CAM Machining Capabilities. Perfect for Machinist,Sign-maker Artist, Engraver etc.

Applications:

1. Marble, granite, sandstone, brick, glass and ceramic tile craftworks

2. Stele processing

3.Gravestone engraving, monument engraving

4.Individual indoor and outdoor decorations making

5.Other stone industry

Features:

1.The diamond cutter and sintered cutter for hard materials make it easier to process vertical letter and pattern on stone

2.High rigid frame structure can achieve high speed and high accuracy.

3.The precise large power spindle can provide high speed engraving and fine  processing.

4.  Automatic cutter sensor improves engraving efficiency

5.Power-off protective memory function assures restarting work in the same position after power-off

6.Advanced DSP offline control system can provide better stability.

7.With dust-proof and water-proof system

8.With 250mm vertical movement



All of these models can be customized according to customer requirements.

S Series	S2-9015	S2-1315		S2-1318			S2-1325
Working area	900*1500*250mm	1300*1500*250mm		1300*1800*250mm			1300*2500*250mm
Table size	950*1600mm	1350*1600mm		1350*1900mm			1350*2600mm
Transmission	X/Y rack drive, Z ball screw drive
Table structure	T-slot
Spindle power	3kw/5.5kw water cooling spindle
Spindle speed	24000 r/min
Speed	MAX Travelling speed: 30000 mm/min
	MAX Working speed: 17000 mm/min
Driving system	Stepper
Working voltage	AC380V/3PH/50HZ/60HZ
Operating system	DSP ARM Hand Held
Net weight	1200KG		1500kg		1800kg	2000kg
Option	Operating System: NC PCI Controller
Water proof table	Steel sink + Rubber
Dust proof	On three axis dust proof



Options:

1. 4th axis rotary axis device for cylinder engraving

2. Multi-head engraving machine

3. Fly arm table, you can load and unload the materials on three directions.

4. cutting saw for the marble

Assemble:

Engraving samples:

Glass engraving

Packing details:
