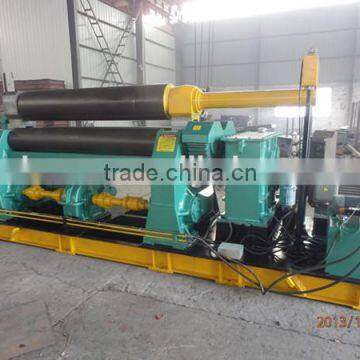

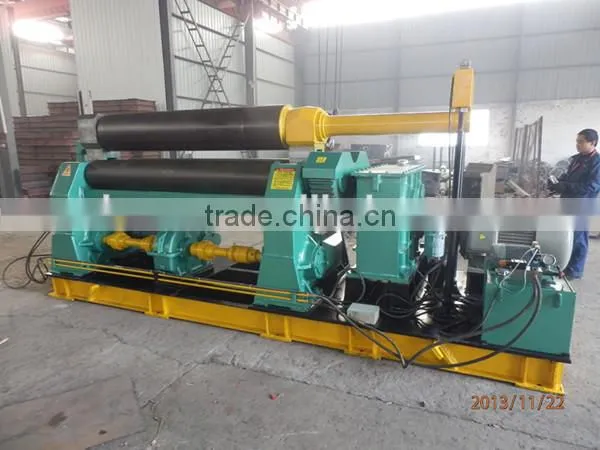

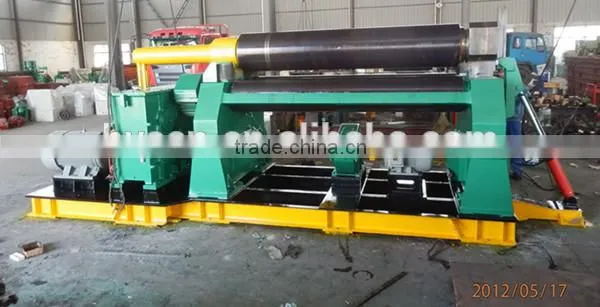

w11-30*2500 plate roller bending machine /metal plate bending machine

Specifications

plate roller bending machine /metal plate bending machine
1.High precision,Wide application
2.ISO9001:2008
3.High performance

  plate roller bending machine ,metal plate bending machine

1.FEATURE OF Mechanical Plate Rolling machine W11



1. The machine adopts 3-roller asymmetrical structure with the upper roller as the main drive

 and the lower roller making vertical movement so as to clamp the plate materials tight. The

 machine drive comes from the engagement between the gear of the lower roller and the

 gear of the upper roller.





2. The machine is the most precise 3-roll machine in its category. The RGS design reduces

 to a minimum the distance between the bending points guaranteeing higher bending accuracy.



3. The Ultra wide roll support with lubrication circuit is mounted within linear slides to prevent wear and tear.





4. The very high rotation power is a guarantee of the Machine superior rolling torque and speed, available

without loss of energy as all three rolls are driven independently by Gear and gearboxes directly coupled

to the rolls shafts.





2.Major parts of the manufacturing process



1. Working rollers: cast steel ingot (chemical composition analysis): check performance-forging roughcast — forging annealing-UT flaw — roughing (mechanical tests)-heat treatment (hardening and tempering) — UT flaw — semi finishing — finishing — MT



2. Large forgings: cylinder body, gear, gear shaft forging roughcast — surface inspection – roughing — UT flaw — UT flaw detector heat treatment — finishing semi—finishing — MT



3. Welding structure: racks, chassis, wheel box Plate into the factory (chemical composition analysis, mechanical properties test) — pretreatment — for sheet metal cutting-welding-seam UT or RT flaw — annealing treatment — roughing-finishing— vibration destressing—hot blasting —finishing







3.Machine Application & Usage



1.Boiler Tank , Air Conditioning Channels, Sheet Metal Cover.

2.Cone Making & other Aluminum & Steel Fabrication, Marine & Ship Building, Pressure Vassals, Wind Mills.



4.Bending Process



1.Place the Plate between bottom and top rolls by adjusting top roll manually.

2.Down the top roll and give pressure on the plate. Then start Main motor in clock wise direction till one end of the plate comes over first bottom roll reverse the motors and get second end on second bottom.



3.Continue above process until you et desired as shown in picture.



5. Technical data

Model	Unit	W11-30×2500
Max thickness of plate	mm	30
Max width of plate	mm	2500
The min diameter when full load	mm	1100
The diameter of up-roller	mm	460
The diameter of bottom-roller	mm	380
The yielding limit of bend sheet	group	≤245
The distance of bottom rollers	mm	600
Rolling speed	m/min	4.3
The power of main motor	kw	37

We can supply various specifications of Press Brake, Plate Shearing Machine & Rolling Machine, with or without CNC, according to customers' requirements.



We are also professional manufacturer of Punching Machine, Hydraulic Press, Iron Worker, Ventilation Equipment, Machine Tool Fittings, Bending Machine Dies, Punch Dies & Cutting tools.



All of our products have passed the ISO 9001 Quality System Certificate and CE Certificate.



If u want to know more information about our products, plz feel free to contact us!



Welcome to visit our company!
