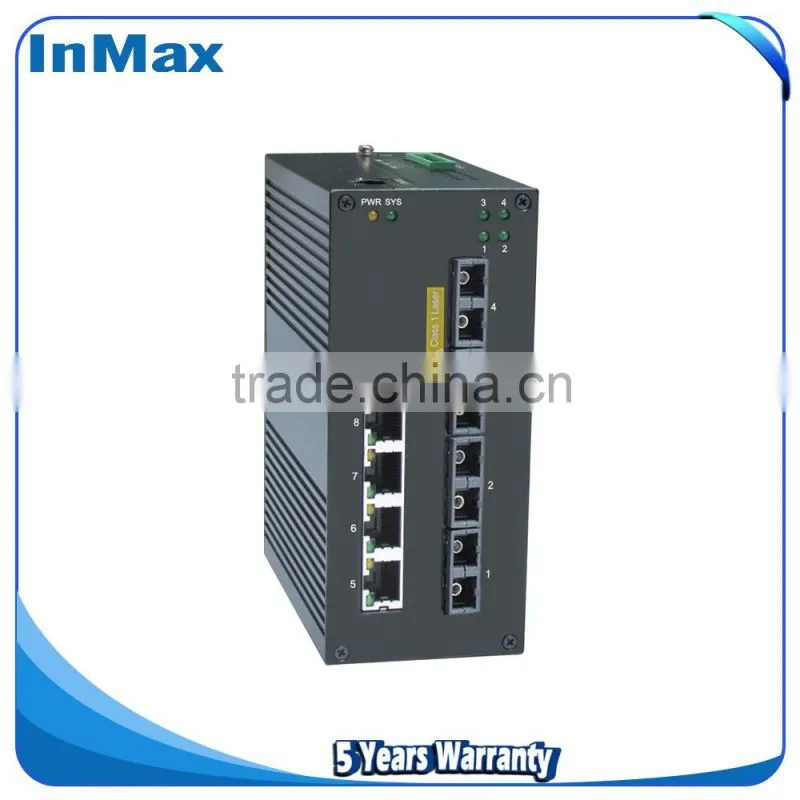

8 port 4x10/100BaseTX ports+4 x100BaseFX Managed Industrial Ethernet Switches i608B

InMax i608B 4+4 Managed Industrial Ethernet Switches

Main Features

Ø 4x10/100BaseTX ports+4 x100BaseFX

ØInMax Ring Protocol “InMax Ring" (recovery time < 20ms) and

   RSTP/STP for network redundancy

Ø SNMPv1/v2c/v3 for different levels of network management

Ø Port-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease

    network planning

Ø IGMP snooping for filtering multicast traffic

Ø Easy network management through web browser, CLI,

   Telnet /serial console, SNMP

Ø Industrial-grade design with -40 to +75°C operating

    temperature and redundant power inputs

Ø Metal, IP40 protection,DIN-Rail mounting, wall mounting

Overview

The i608B series managed Industrial Ethernet switches are equipped with up to 8 Ethernet ports. Automatic alarm through E-mail, relay output.InMax Ring Protocol “InMax Ring" (recovery time < 20ms) and RSTP/STP

for network redundancy. RSTP/STP can increase system reliability and your network availability. Industrial-grade design with -40 to +75°C operating temperature and redundant power inputs. The super hardware reliability is especially suitable for industrial applications.

Features and Benefits

·Easy network management through web browser, CLI, Telnet /serial console, SNMP

·InInMax Ring Protocol InMax Ring" (recovery time < 20ms) and RSTP/STP for network

  redundancy

·IGMP snooping for filtering multicast traffic

·Port-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease network planning

·QoS and ToS/DiffServ to increase determinism

·Port Trunk for optimum bandwidth utilization

·RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS and SSH

·SNMPv1/v2c/v3 for different levels of network management

·RMON for efficient network monitoring and proactive capability

·Bandwidth management prevents unpredictable network status

·Lock port function for blocking unauthorized access based on MAC address

·Automatic alarm through e-mail, relay output

Specifications

Standards:

IEEE 802.3

IEEE 802.3u

IEEE 802.1D-2004 for STP

IEEE 802.1w for Rapid STP

IEEE 802.1Q for VLAN Tagging

IEEE 802.1p for Class of Service

IEEE 802.1X for Authentication

IEEE 802.3ad for Port Trunk with LACP

IEEE 802.3x for Flow Control

Protocols:

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, LLDP, SNTP Server/Client

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB

Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Flow Control:

IEEE 802.3x flow control, back pressure flow control

Switch Properties:

Priority Queues: 4

Max. Number of Available VLANs: 256

VLAN ID Range:  VID 1 to 4094

IGMP Groups: 256

MAC Table Size: 8K

Packet Buffer Size: 1 Mbit

Interface:

Fiber Ports:  100Base-FX (SC/ST/FC connector)

RJ45 Ports: 10/100BaseTX auto negotiation

Console Port: RS-232(RJ45 connector)

Alarm Contact: 2 relay outputs with current carrying capacity of 1A@24V

LED:

System Led:SYS

Port Led:Copper: Link1~6, Act1~6

               Fiber: Link/ Act7,8

Power Led:PWR

Power Requirements:

Input Voltage: 24VDC (12 ~ 36VDC), redundant dual inputs

Input Current: MAX. <0.24A@24VDC,<6W

Overload Current Protection: Present

Reverse Polarity Protection: Present

Connector: 6-contact terminal blocks

Mechanical Properties:

Housing: Metal, IP40 protection

Dimensions: 60.2 x 112.5 x 138.5 mm

Weight: 750g

Installation: DIN-Rail mounting, wall mounting

Environmental Limits:

Operating Temperature:

Standard Models: 0 to +60°C (32 ~ 140°F )

Wide Temp. Models:-40 to +75°C (-40 to 167°F)

Storage Temperature: -40 to +85°C (-40 to 185°F )

Ambient Relative Humidity: 5 to 95% (non-condensing)

Standards and Certifications:

Safety: UL 60950-1

EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS:

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,

EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Level 3, EN 61000-4-8 Level 3

Shock:  IEC 60068-2-27

Freefall:  IEC 60068-2-32

Vibration:  IEC 60068-2-6

Warranty Period: 5 years
