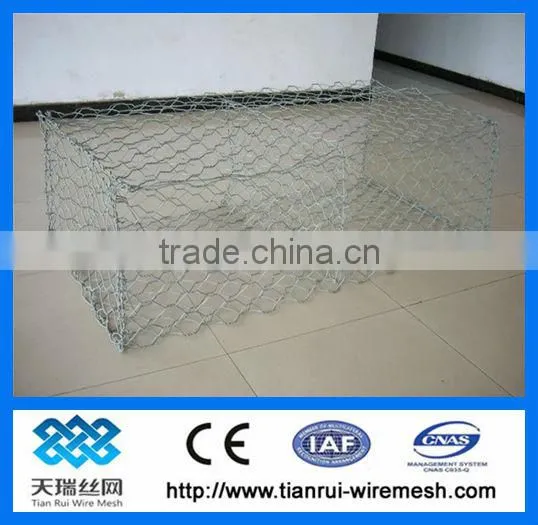

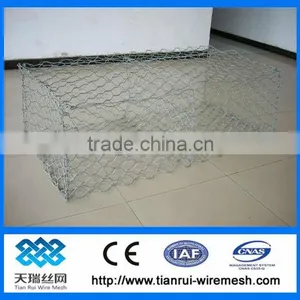

Gabion / Gabin box / Gabion basket / Gabion Mattress ASTM 975, ASTM A 641 Verified by TUV Rheinland

Specifications

1.Wire diameter : 2-4mm
2.Mesh size : 60x80mm, 80x100,80x120,100x120,120x150
3.size:2x1x1,3x1x1, 4x1x1 ,2x1x0.5, 4x1x0.5,6x1x1

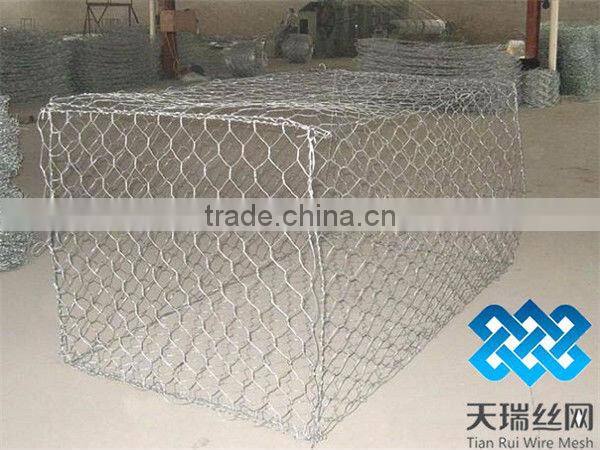

                         Gabion mesh

1.Introduction: Gabion is made of hexagonal wire mesh, the wire diameter is basis on the different sizes of hexagon. If the wire is zinc coated, the wire diameter should be 2.0mm to 4.0mm, if it is PVCcoated, the wire should be 3.0mm to 4.5mm, Then the edge wire shoud be thicker one size wire guage than the hexagonal mesh wire.

2.Material:

1.galvanized wire: low carbon still wire with diameter ranging from 2.0mm to 4.0mm, tensile strength≥380mpa, the wire surface is galvanized, the thickness of zinc layer is customizable, the max zinc content is 300g/m2

2.zinc5% aluminummixed mischmetal alloy steel wire: a newtype material with diameter ranging from 2.0mm to 4.0mm, tensile strength≥380mpa. it offers as more than three times the corrosion resistance of pure zinc

3.galvanized steel wire, PVC or PE coated: PVC or PE coating will provide great protection to the gabion wire mesh, especially in a highpollution environment.

4.zincaluminummixed mischmetal alloy steel wire, PVC or PE coated: the steel wire is coated with a PVC or PE protective layer, which provides protection against pollution and can be available in various colors.

3.Specifications:

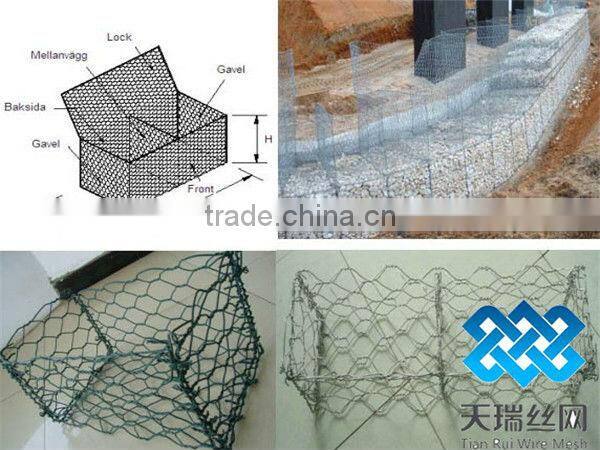

1. Standard Gabion Size

Standard Gabion Size
Length(m)	Width(m)	Height(m)	Cells
1.0	1.0	1.0	1
1.5	1.0	1.0	1
2.0	0.5	0.5	2
2.0	1.0	0.5	2
2.0	1.0	1.0	2
3.0	1.0	0.5	3
3.0	1.0	1.0	3
4.0	1.0	1.0	4
4.0	1.0	1.0	4
Custom sizes are also available

2. Leno Mattress Specification:

Length(m)	Width(m)	Height(m)	Mesh(m)
3m	2m	0.15-0.20-0.25	5x7
4m	2m	0.15-0.20-0.25	5x7
5m	2m	0.15-0.20-0.25	5x7
6m	2m	0.15-0.20-0.25	5x7
3m	2m	0.17-0.23-0.30	6x8
4m	2m	0.17-0.23-0.30	6x8
5m	2m	0.17-0.23-0.30	6x8
6m	2m	0.17-0.23-0.30	6x8

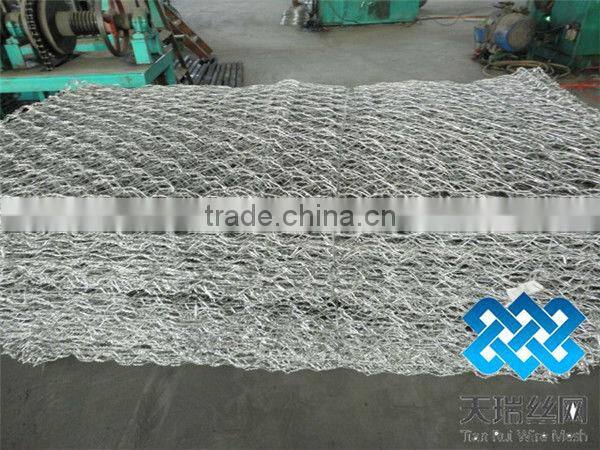

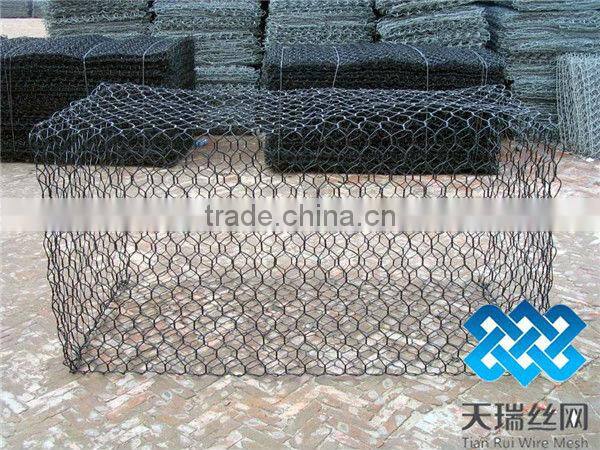

4. Galvanized gabion mesh :

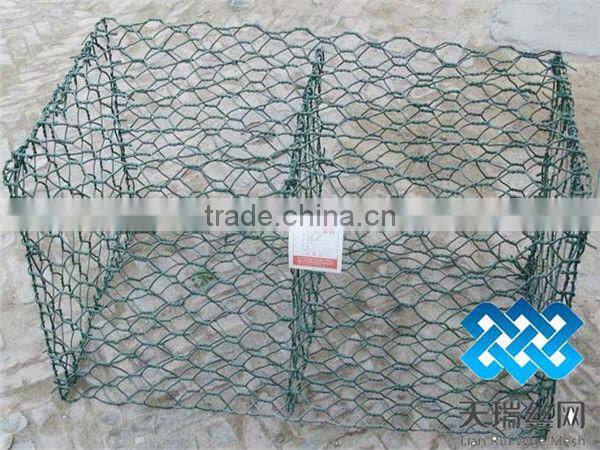

5. PVC Coated gabion mesh :

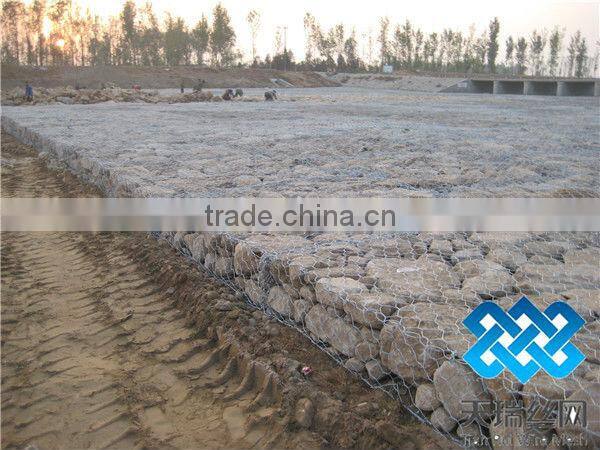

6. Application:

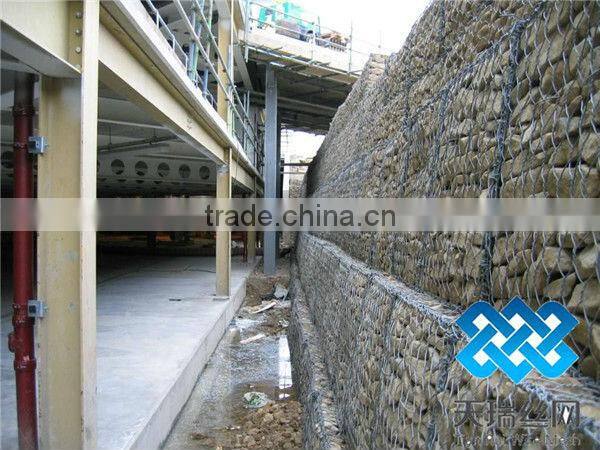

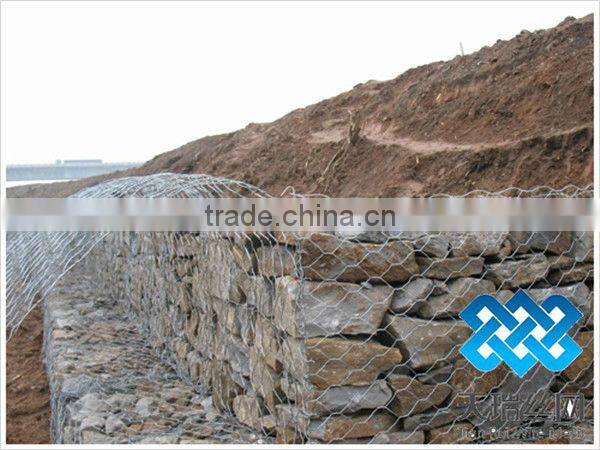

Gabion boxes applications:Control and guide of water or flood .Flood bank or guiding bank Preventing of rock breakingWater and soil protection

ridge protection Strengthening structure of soilProtection engineering of seaside area

7.Features:

1.Economical. you just need to put stones in the mesh and then seal it

2.Flexible. corrosion resistant and can stand up to extreme weather

3.Simple struction , requiring no special technique

4.the silt between the wire mesh and stone contributes to plant grows. this makes the gabion mesh harmonious with the surrounding natural environment

5.Good permeability of the mesh prevents damage caused by hydrostatic force, thus helping ensure the stability of hillside and beach

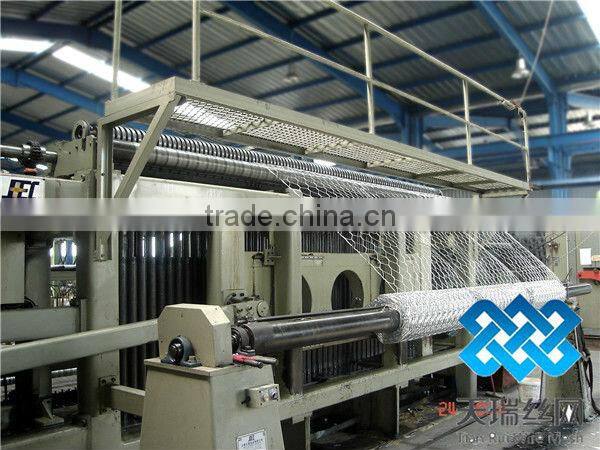

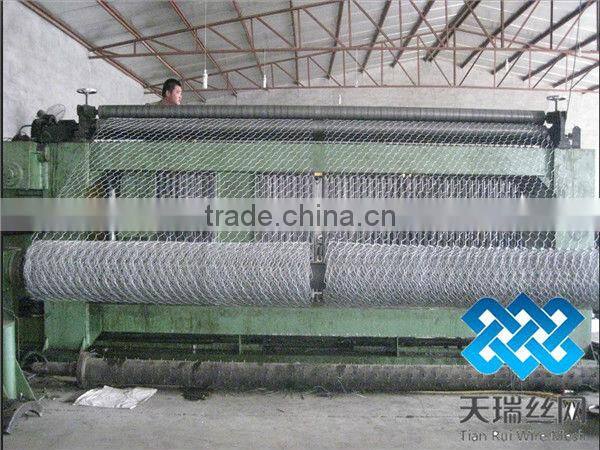

8.machine making process :

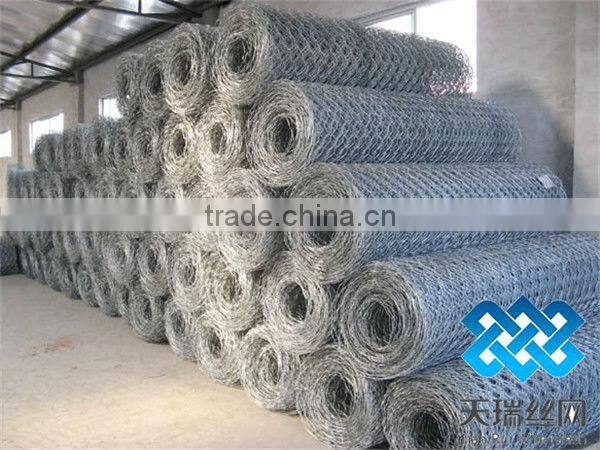

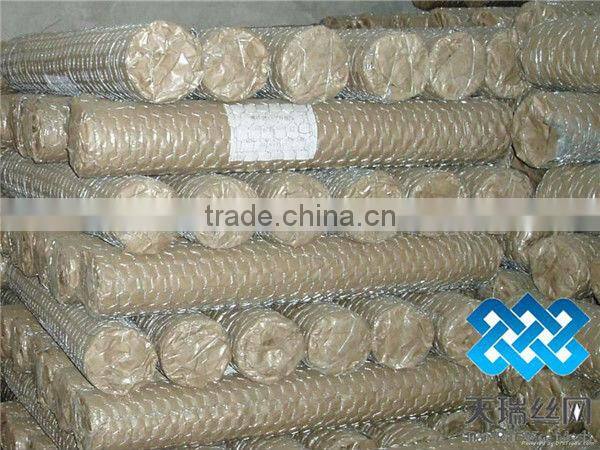

9.Packing

50-100gabion meshes per bundle, wrapped with 2-4 steel strips
