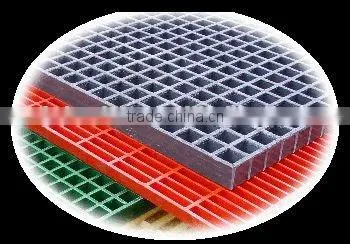

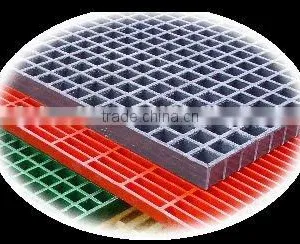

molded grating(38X38)

Specifications

frp molded grating 1.anti-slip,anti-corrosion 2.anti-conductive floor 3.walkway,platform,trench cover 4.ISO9001



MOLDED GRATING

Product process

In this process, glass is laid in open moulds and wetted out with resin. The mould is then heated to cure the part into its final form. This hand manufacturing process produces parts that are generally 25% to 35% fibreglass and 65% to 75% resin(by weight). As a result, this process process produces the most corrosion resistant products which are often specified i very corrosive applications.



Product features

·corrosion resistant

·Slip resistant-special anti skid surface or the natural concave top

·Light weight-Density 4 times less than steel & 1 times less than that of aluminum

·Low maintenance(no rusting, no painting)

·Non-conductive-does not carry electric current

·Radio Frequencies(FR) and Electromagnetic transparency

·Aesthetic appealing-improve plant look with attractive colors

·Impact resistant

·Easy to cut and fabricated-hand cutting tools required only

·Lowest in life cycle cost



Products available

·Color

Standard colors: Green, Yellow, Gray, Orange

Custom colors: any color to match your needs

·Surface

A concave

B smooth

C post grit

D embedded grit

E covered with smooth surface

F covered with patten

G covered with grit



Standard resin systems Available

Resin code	description	Resign base	Corrosion resistance	Flame spread rating	Max. temp
Type GP	Architectural or applications with moderate corrosion	orthophthalic	good	ASTM E-84,class 1,25 or less	150°F
Type I	Industrial application	isopthalic	Very good	ASTM E-84,class 1,25 or less	150°F
Type V	High chemical resistance	Vinyl ester	excellent	ASTM E-84,class 1,25 or less	200°F
Type XVE	Premium grade with extra fire resistance	Vinyl ester	excellent	ASTM E-84,class 1,10 or less	200°F
Type F	Meet US FDA food industry standard	ISO	good	ASTM E-84,class 1,30 or less	150°F
Type P	Low smoke and superior fire resistance	phenolic	excellent	ASTM E-84,class 1,0	300°F



Products specification

thickness	mesh	Load bar	Panel size	Weight(kg/sqm)	Open area
Square mesh
13	50X50	7/5	1220X3660	5.80	78%
25	38X38	7/5	1525X3960	12.49	69%
30	38X38	7/5	1525X3960	14.89	68%
38	38X38	7/5	1525X3960	19.40	68%
50	50X50	7/5	1525X3960	23.52	71%
40	40X40	7/5	1527X4047	19.34	67%
rectangular
25	25X100	9.8/5	1220X3660	13.52	68%
38(treads)	38X152	7/5	572X3660	17.50	77%
Mini mesh
22	40X40   (20X20)	7/5	1527X4047	16.30	42%
30	40X40   (20X20)	7/5	1527X4047	18.56	42%
38	40X40   (20X20)	7/5	1527X4047	23.78	42%
38	38X38 (19X19)	7/5	1220X3660	23.65	41%
Micro mesh
22	40X40 (8X8)	7/5	1527X4047	16.78	34%
30	40X40 (8X8)	7/5	1527X4047	19.73	34%
