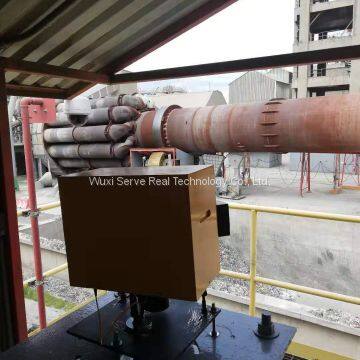

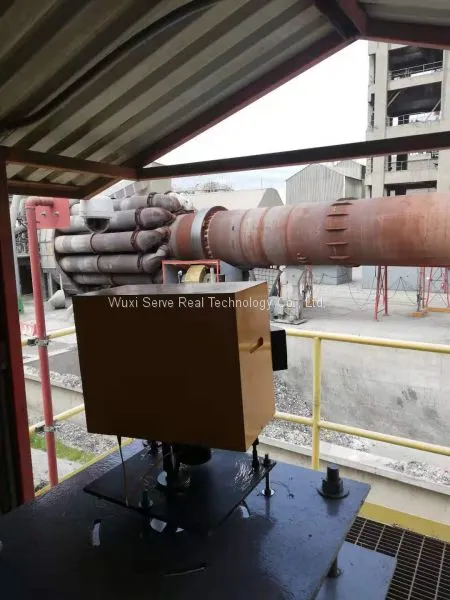

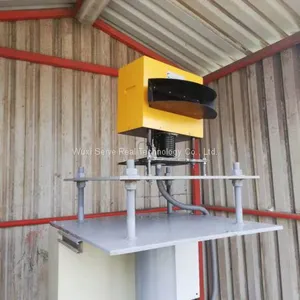

Cement Rotary kiln shell temperature scanner

Wooden case

Introduction

The KTS-2000 kiln scanner system is specially used to detect the running status of rotary kiln, it can provide complete running parameters of the rotary kiln, it's an important testing equipment to ensure the safe and reliable operation of the rotary kiln.  This system features fast detection speed, accurate temperature collection, reliable and stable performance under harsh environmental conditions, abundant test information, friend human interface, easy operation.

Technical specifications

Scanning Scope ≧60m

Point response time: 20us

scanning frequency: 20Hz

Temperature measurement accuracy: ±2℃

Repeatability: ±1℃

Scan cycle:1 Circle of kiln

Thermal resolution: 500: 1 or above

Scanning points:1250 point/line

Target size: Max 21 cm(when scan scope is 60m)

Temperature measuring range: 50℃~600℃

Temperature resolution: <1℃(200℃black)

Optical resolution( 90% power)150: 1

Hot spot detection( 50% power)450: 1

Scan angleself -adaptable, 40~110 adjustable)

Scan distance: 0.3m~limitless

Scan frequency: optical line scanning: 25HZ

Response kiln rotation speed: 8~40HZ, typically 25HZ

Functions

l Applicable for various kinds of rotary kilns(cement kiln, lime kiln, Titanium alloy kiln, aluminum kiln)

l Kiln temperature real time monitoring & analysis

l Historical data record & analysis

l Fireproof material management

l Sectional temperature quick analysis Whole kiln temperature analysis

l Temperature quick analysis & comparison

l Fault alarm

l Color report generation
