NDT Drop Impact Testing Machine , Drop Hammer Impact Test Machine

drop hammer impact test machine

NDT Drop Impact Testing Machine , drop hammer impact test machine

This type of machines is specially for conducting drop-weight test to determine nil-ductility transition temperature of ferritic steels .

Standards :

GB-T6803-86,ASTM E208-95A

Features :

SIMENS PLC controls and touch screen provide high reliability and versatility .

Automatic specimen feeding and automatic positing .

Frame structure is made of solid steel plate with high stability under impact .

Special design tools for support change .

Tup body is made of high strength steel plate with high impact resistance .

Use chain to lift striker with high precision in height .

Self-lock design for striker clamping

Full-closed safety shield .

Specifications :

Drop Height (mm)

750-3400

750-3000

Velocity of Drop (m/s)

3.8-7.6

Hammer Lifting Speed (m/min)

3

Height Resolution

0.1

Height Accuracy (mm)

≤±10

Hardness of Drop Nose

HRC 58-62

Radius of Tup Nose (mm)

R25.4±2.5

Sample Centered Error (mm)

±1

Support Anvil Span

P-1, P-2, P-3

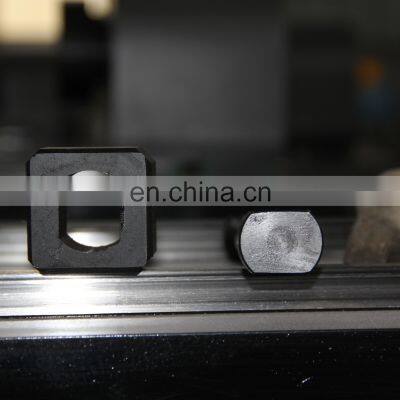

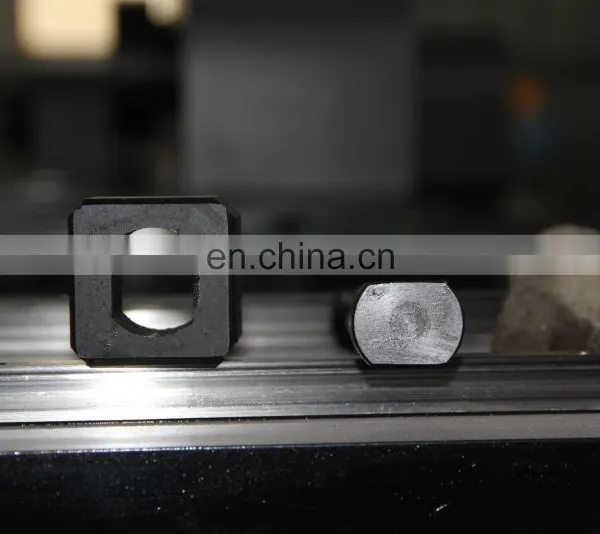

Specimen Dimension

P-1:(360±1)*(90±2)*(25±2.5)   P-2:(130±1)*(50±1)*(20±1) P-3:(130±1)*(50±1)*(16±0.5)

Power Supply

380 V ±10%, 50/60 Hz
