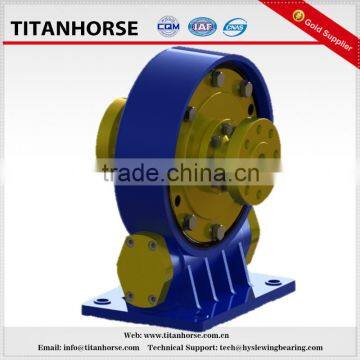

Titanhorse вертикальный поворотный привод диаметром 9 дюймов для солнечной параболической сквозной электростанции мощностью 5 кВт

Закрытые поворотные приводы являются наиболее популярной моделью поворотных приводов Titanhorse и могут обеспечивать движение в механизмах, таких как ветрогенераторы, военная техника, стрелы экскаваторов, солнечные трекеры, медицинское оборудование, лесопромышленная техника, системы управления отходами и промышленные позиционирующие устройства. Корпус полностью закрывает все компоненты привода, такие как двойной зацепляющий червячный редуктор, планетарная передача и подшипник поворотного стола, обеспечивая их полную защиту от воздействия окружающей среды. Закрытый привод также имеет преимущества, если установка производится внутри, чтобы не видеть работающих частей или избежать травмирования работников, работающих вблизи.

Поворотные приводы идеально подходят для работ, которые требуют удержания нагрузки и крутящего момента вращения от одного и того же редуктора. Полностью закрытый привод оснащен патентной технологией песочные часиковой червячной передачи Titanhorse, или конусными приводами и двойными зацепляющими червячными редукторами, где это необходимо, для максимального удержания нагрузки и эффективности. Каждый размер тщательно тестируется для надежной работы, базовые размеры модели обеспечивают удерживающий момент от 6 кНм до 2200 кНм, выходной момент от 200 Нм до 630 кНм, нагрузочную способность переворачивающего момента от 500 Нм до 2710 кНм и передаточные отношения редуктора от 30:1 до 156 600:1.

Введение

Поворотный привод состоит из поворотного подшипника, червячного вала, корпуса, подшипника, электродвигателя и т.д. Электродвигатель приводит в движение червячный вал, наружный кольцо поворотного подшипника вращается, наружное кольцо передаёт крутящий момент через фланец, в то время как внутреннее кольцо поворотного подшипника закреплено в корпусе.

 Электродвигатель для поворотного привода

Обычно мы используем стандартный деревянный ящик для транспортировки поворотного привода.
