DH bga перемонтажная станция с оптическим выравниванием

Технические характеристики

DH bga rework station with optical alignment motherboard repair machine

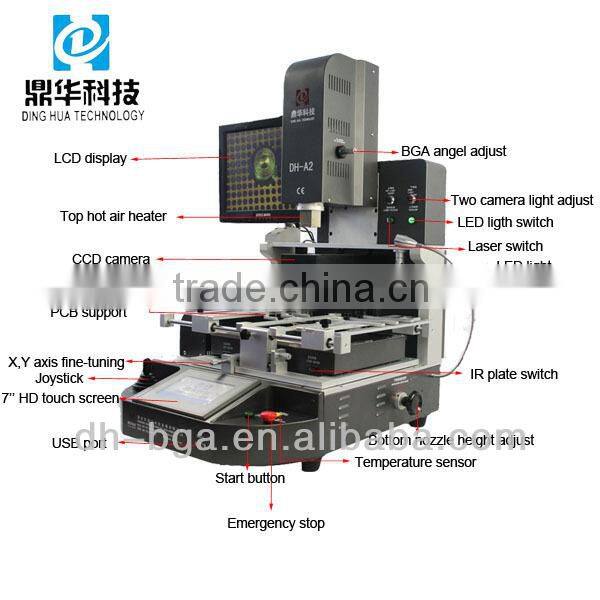

Структура станции для перемонтажа BGA DH-A2

Технические характеристики станции для перемонтажа BGA DH-A2

Основные характеристики DH-A2 BGA Rework Station

1.Встроенный промышленный компьютер, высокоразрешающий сенсорный экран, делают работу удобной. Управление процессором, функция мгновенного анализа кривой. Реальное время отображения настроек и фактической кривой температуры, которая также может быть использована для анализа и коррекции кривой при необходимости.

2. Используется высокоточный термопара типа K с замкнутой петлей управления и автоматическая система температурной компенсации, с процессором и температурным модулем для обеспечения точности температурного отклонения плюс-минус 2 градуса. В то же время, внешний термометрический разъем позволяет temperature diction and accurate analysis of real time temperature curve.

3. V-образная канавка на печатной плате обеспечивает быструю, удобную и точную позиционировку, которая может соответствовать различным типам позиционирования печатных плат.

4. Гибкий и удобный съемный фиксатор на печатной плате может защитить периферийные устройства на печатной плате от повреждения и изменения. Он также может адаптироваться к различным работам по перемонтажу BGA.

5. Различные размеры сопел из сплава для BGA, которые могут быть повернуты на 360 градусов для легкой установки и замены.

6. Три температурные зоны могут нагреваться независимо друг от друга, и они имеют многозонный температурный контроль, что обеспечивает оптимальное сочетание разных температурных зон. Температура нагрева, время, наклон, охлаждение и вакуум могут быть настроены в интерфейсе человека-машины.

7. Есть 8 ступеней температурного контроля вверх и вниз. Большие объемы хранения температурных кривых, доступных в любое время в зависимости от разных BGA. Анализ, настройка и регулировка кривых также доступны через сенсорный экран. Три нагревательные зоны используют независимый PID-расчет для контроля процесса нагрева, что обеспечивает более точную температуру.

8.Используется высокомощный поперечно-тяговый вентилятор для быстрого охлаждения платы печатных плат и предотвращения деформации ПП. Также есть внутренний вакуумный насос и внешний вакуумный захват, которые могут помочь извлечь чип BGA.

9. Сопряжен с функцией «предупреждения» с управлением звуком. Он может предупредить рабочих, чтобы они сделали соответствующие приготовления за 5-10 секунд до завершения демонтажа или сварки.

10.Система охлаждения запустится после того, как вертикальный поток воздуха перестанет нагреваться. Когда температура опустится до нормальной, процесс охлаждения автоматически остановится, чтобы машина не старела после нагрева.

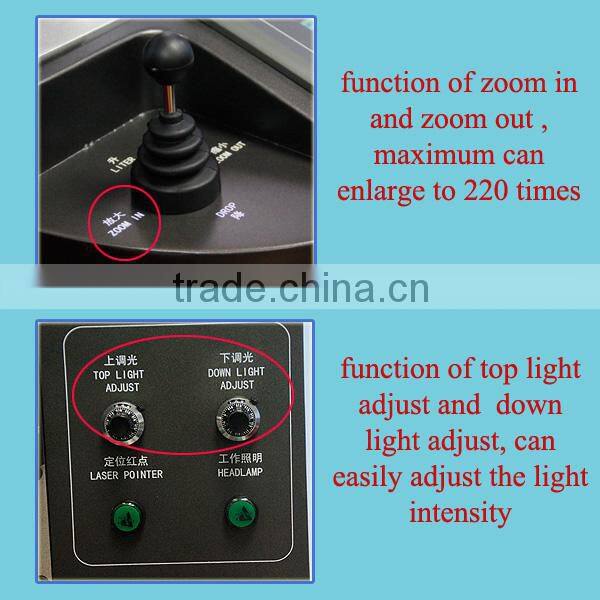

11.Он использует рычажный контроллер для свободного перемещения верхнего нагревателя вверх и вниз, а также имеет функцию масштабирования изображения.

12.Сертифицировано по стандарту CE, оборудовано кнопкой аварийной остановки и устройством автоматического отключения питания в случае аварии.

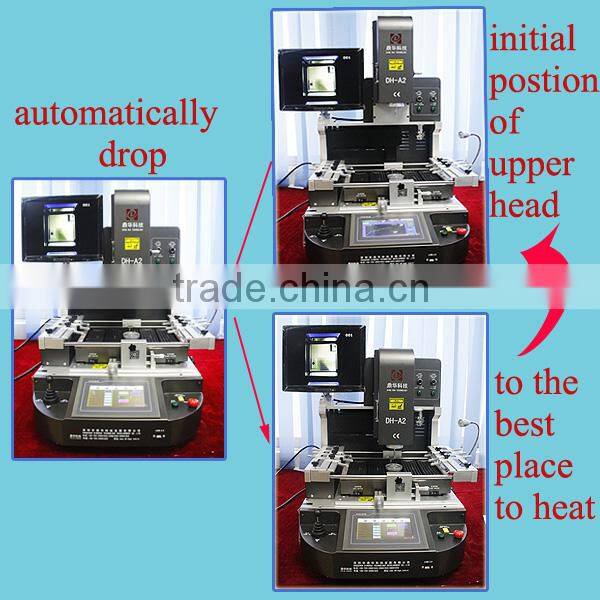

Iсходное положение верхней головки автоматически опускается в наиболее удобное для нагрева положение

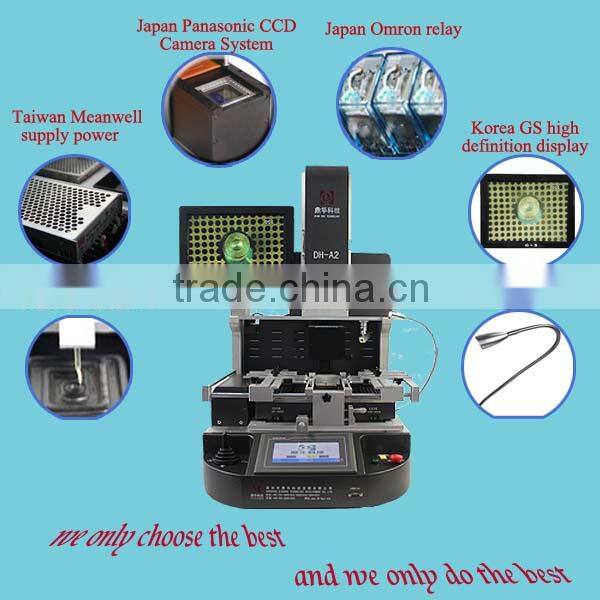

Большинство запасных частей для станций перепайки BGA Dinghua имеют импортное происхождение и высочайшее качество!

Больше функций станции перепайки BGA DH-A2

Упаковка и доставка
