Рамка 115 кВ подстанции

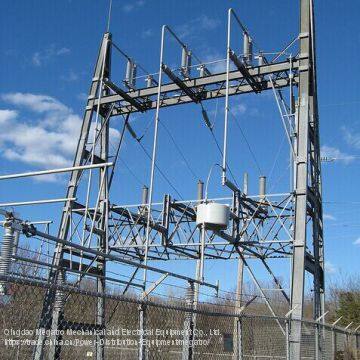

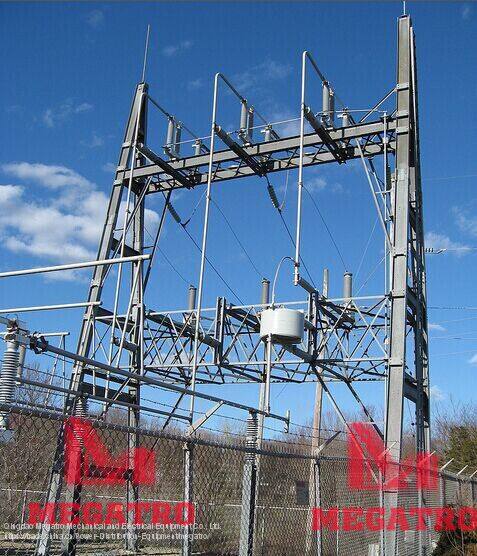

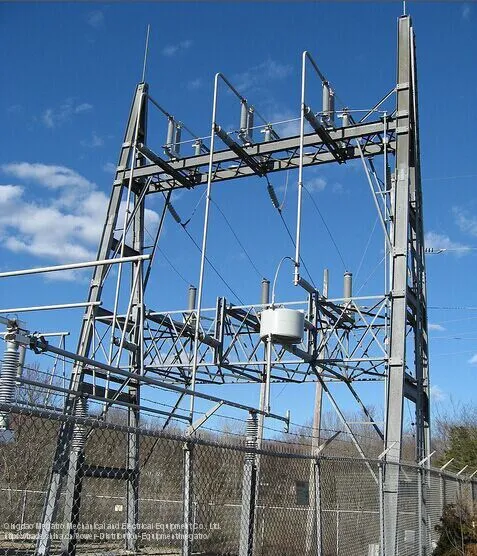

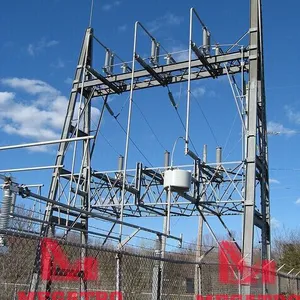

ФРЕЙМОВАЯ КОНСТРУКЦИЯ 115 КВ-ПОДСТАНЦИИ

Фреймовая конструкция подстанции является объектом высоковольтной электросети. Она используется для подключения и отключения генераторов, оборудования и цепей или линий к системе. Подстанция включает порталы и опорные конструкции для оборудования. Портальные конструкции в основном используются для направления токоведущих проводов от последней опоры возле подстанции к электрооборудованию на подстанции. Эта конструкция состоит из ряда колонн и балок-ферм, количество которых зависит от числа цепей линии. Порталы также используются для пересечения линий. Токоведущие провода одной линии могут быть подведены с помощью необходимого количества порталов. Опорные конструкции для оборудования - это колонны, поддерживающие электрооборудование на подстанции.
В зависимости от местности и требований клиента портальные и опорные конструкции для оборудования могут быть монтированы на здании подстанции.

Сегодня, имея более 10-летний опыт и приверженность совершенству, компания MEGATRO остается лидирующей в отрасли по производству и разработке стальных трубчатых, угловых и моноподовых конструкций для всех видов приложений на дорогах, в муниципальном хозяйстве, по индивидуальным заказам, в телекоммуникациях, освещении и электроэнергетике. В компании MEGATRO работают профессиональные инженерные кадры, обученные в программе PLS Pole, и используются три различных технологических процесса для производства стальных башен, опор и других конструкций. Мы используем последние версии программ PLS-CADD, PLS-POLE, TOWER, AutoCAD и других САПР.

Компания MEGATRO главным образом предоставляет различные типы портальных конструкций для подстанций 115 кВ своим клиентам. Особенно для регионов Америки мы производим их с использованием сложной технологии и современных производственных линий. После изготовления все стальные конструкции для подстанций 115 кВ доставляются на завод для горячего цинкования. Башни проходят обработку на заводе, включая щелочную очистку, травление и флюсование. Эти строгие процедуры обеспечивают долгий срок эксплуатации башен без обслуживания.

Другие сведения:

Доступные размеры: По требованиям клиента.
Материал: Китайский материал или по требованиям клиента
Упаковка: Обсуждается обеими сторонами до поставки
Порт погрузки: Порт Циндао
Срок поставки: Один месяц или по потребностям клиента

Минимальный заказ: 1 комплект
Стандарт изготовления: Китайский стандарт или другой стандарт, принятый клиентом

Марки стали
Ножки башни: Китайская сталь Q345B, аналогичная ASTM A572 GR50
Другие полки, стяжки, неподнагруженные пластины и уголки: Китайская сталь Q235B, аналогичная ASTM A36
Пластины: Китайская сталь Q345B, аналогичная ASTM A572 GR50
Болты: Китайские марки 6.8 и 8.8, аналогичные ASTM A394
a) Размеры и допуски для уголков согласно ГОСТ Р 1591-1994, аналогичные EN 10056-1/2
b) Гальваническое покрытие горячим способом согласно ГОСТ Р 13912-2002, аналогичное ASTM A 123
c) Сварка будет выполняться в соответствии с AWS D1.1 или стандартом CWB

Если есть какие-либо особые требования, мы можем проектировать и обсуждать с клиентом.
