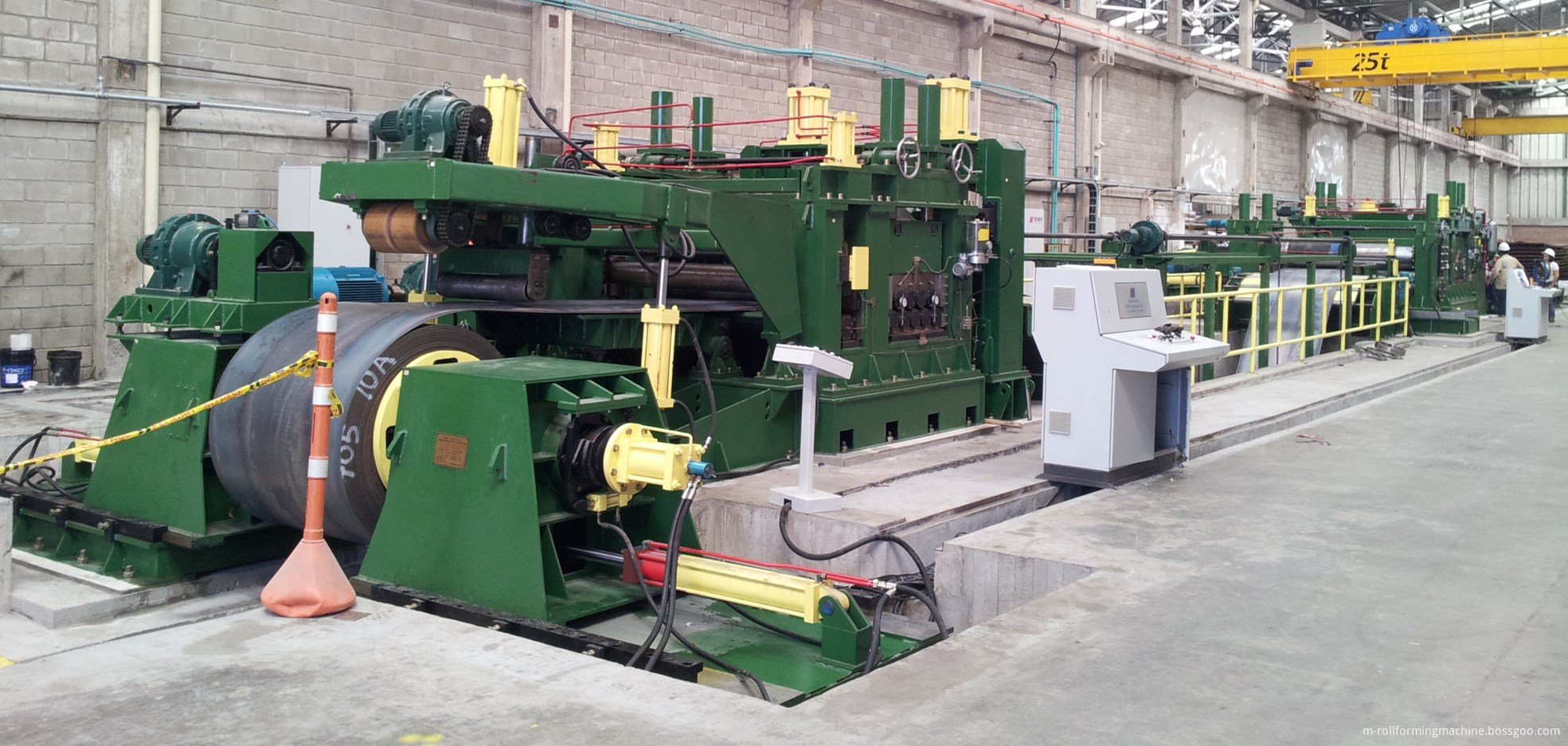

Станок для резки стали на мерные длины

0.5*1225 Машина для резки стальной рулоны на мерные длины предназначена для резки рулона стали на заданную длину и штабелирования листов друг на друга.

Машина для резки стальной рулоны на мерные длины Технические параметры
Параметры рулона:
Материал: Холоднокатаная, оцинкованная, предварительно окрашенная и алюминиевая и т.д.
                      (σb≤600 МПа σS≤350 МПа)
Толщина:     0.26 - 1.94 мм
Ширина рулона:     910 - 1220 мм
Внутренний диаметр стальной рулоны:  Ф508/ Ф610
Внешний диаметр стальной рулоны:  ≤ Ф1400 мм
Масса рулона:  ≤ 10 т
Машина для резки стальной рулоны на мерные длины Параметры готового продукта
Длина резки:       300 - 20000 мм
Допуск после резки на мерные длины         ≤±1/3000
Допуск по диагонали                ≤±1.5/3000
Масса штабелирования:                             5000 кг
           максимальная высота:                      300 мм
Другие параметры:
Скорость выравнивания:       ≤20 м/мин
Источник питания:          220В/50Гц, трехфазная сеть с пятипроводной системой
Общая мощность:                 около 10 кВт
Двигатели привода:
          Двигатель разматывающего устройства:              около 5,5 кВт переменного тока
          Двигатель пятнадцативалкового выравнивателя:        около 22 кВт переменного тока
Габаритные размеры (Д*Ш):                         18 м* 7 м (Д*Ш)
Направление работы агрегата:       Слева направо.
                                      (При обращении к операционной панели)
Операторы: 2 работника, минимум 1 квалифицированный.
Цвет: По выбору покупателя.

Стальные листы разрезной длины Компоненты
Название Количество
Транспортер для рулонов (включая монтажное основание) 1 набор
Гидравлический разматыватель   1 набор
Устройство для выправления и подачи головки рулона 1 набор
Направляющее устройство 1 набор
Сжатый вал и точный пятнадцативалковый выравниватель 1 набор
Измерительное устройство 1 набор
Режущее устройство 1 набор
Стеллаж для штабелирования 1 набор
Гидравлическая, смазочная и пневматическая система 1 набор
Электрическая система 1 набор

Машина для резки стали на мерные длины технологический процесс:
Загрузка материала → Разматывание рулона → Направление → Выравнивание → Резка на мерные длины → Устройство для измерения и маркировки → Платформа для штабелирования материала

Упаковка и отгрузка резаных на мерные размеры стальных листов
