Для обсерваторных колодцев в жилых районах ПЭ обсерваторные колодцы

Область применения

1) Проекты пластиковых дренажных колодцев для обследования трубопроводов дренажа, заложенных в землю, с наружным диаметром не более 1200 мм и глубиной заложения не более 8 м на строительных площадях (жилые районы, районы с общественными зданиями, заводские районы и др.), в городских и сельских муниципальных районах, промышленных парках и при реконструкции старого города. Проектирование, строительство и эксплуатация.

2) Строительство пластиковых дренажных колодцев для обследования в условиях обычных грунтов, мягких грунтов, сезонно мерзлых грунтов и рассыпчатых суглинковых грунтов;

3) Зоны с землетрясостойкостью до 9 баллов по шкале сопротивления трещинам.

4) Грунтовые нагрузки на обычные проезды рассчитываются на суммарную массу автомобилей 15 т (напряжение заднего колеса 5 т); грунтовые нагрузки на пожарные проезды рассчитываются на суммарную массу автомобилей 30 т (напряжение заднего колеса 6 т).

5) Расчетный уровень грунтовых вод должен быть не выше 1,0 м ниже поверхности земли;

Введение

Колодцы для обследования устанавливаются для технического обслуживания систем электроснабжения, водоснабжения, дренажа, канализации, связи, кабельного телевидения, газопроводов, улично-дорожной освещения и т.д. городской подземной инфраструктуры, что удобно для монтажа. Как правило, они устанавливаются на пересечениях трубопроводов, на поворотах, при изменении диаметра или уклона трубопроводов, а также через определенные расстояния на прямых участках трубопроводов для удобства регулярного обследования вспомогательных сооружений.

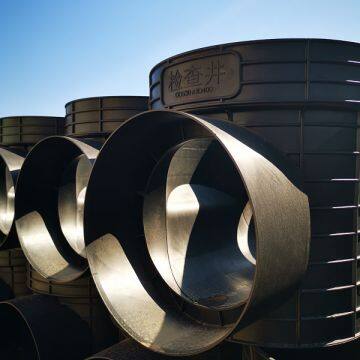

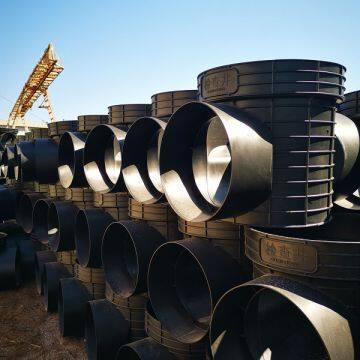

Пластиковая смотровая колодец состоит из колодцевого основания, ствола колодца, колодцевого крышка и частей пластиковой смотровой колодцы. Подземные водостоки могут быть использованы для смотрового шахта, например, двухслойной осевой полой трубы из ПВХ-У, полой намотанной трубы из ПЭВДП и т.д.

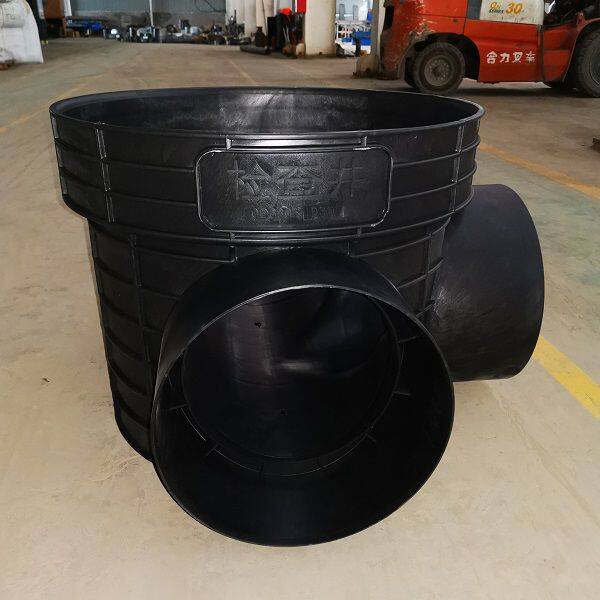

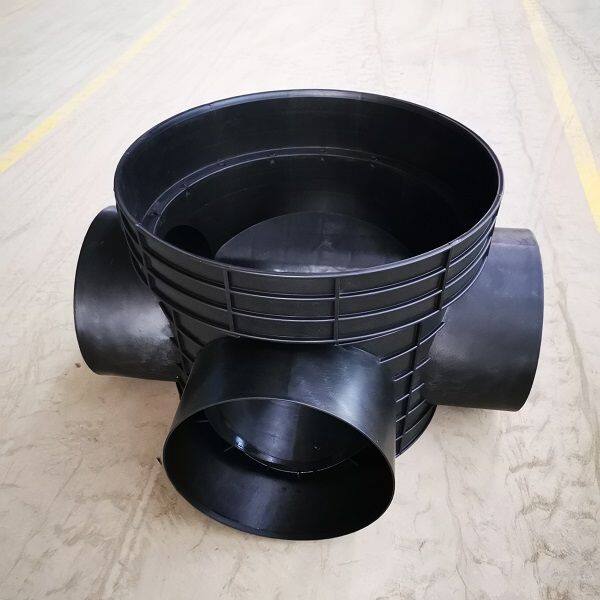

В зависимости от количества и угла соединяющих труб имеются начальное колодцевое основание, проходное колодцевое основание, тройное колодцевое основание, четырехходовое колодцевое основание, колодцевое основание с 90-градусным отводом и т.д. Для адаптации к различным условиям водоотведения пластиковая смотровая колодец оснащена переходными патрубками для внутреннего и внешнего диаметра, седловыми соединениями, редукторными соединениями, соединениями для слияния, соединениями с изменяемым углом и т.д. Эти запасные части и колодцевые основания используются вместе, чтобы гарантировать текучесть и герметичность всей системы водоотведения.

Материал: высоко плотный полиэтилен (ПЭВДП)

Технология: одноразовое литье под давлением

Цвет: Черный колодец

Толщина стенки: 7 мм

Срок службы: > 50 лет

Структура продукта: высокая прочность и твердость

Способ соединения: резиновая кольцо

Инструкции по использованию: жилой район, муниципальное водоотведение

Установка соединительной трубы колодца наблюдения

1. Последовательность соединения и установки основания люка и трубопровода должна начинаться с верхнего участка соединительной трубы и производиться в порядке колодец-труба-колодец-труба, постепенно расширяясь к нижнему ответвлению и главной трубе.

2. Метод строительства соединения седла колодца и трубопровода должен быть согласован с методом соединения трубопроводов одного типа соединения.

3. Соединение седла колодца с впускной и выпускной трубами требует изменения. При использовании редуцирующего соединения, когда диаметр впускной трубы меньше диаметра трубы интерфейса седла колодца, верх трубы должен быть соединен плоским способом; когда интерфейс выпускной трубы седла колодца больше, чем диаметр трубы в нижнем течении, нижняя часть трубы должна быть соединена плоским способом.

4. Когда труба использует соединение с изменяемым углом или сферическое соединение для регулировки склона, при диаметре трубы 315 мм должны использоваться специальные инструменты вместо цепного ключа.

5. Для установки дополнительных соединений необходимо использовать специальные инструменты для выполнения отверстий на стенке колодца в соответствии с размерами колодца и диаметром соединяющих труб. Кромка отверстий должна быть ровной, а установка дополнительных соединений не должна быть наклонной.

6. Во время строительства при высоком уровне грунтовых вод или в период дождей, после завершения установки трубопровода (включая колодец наблюдения), но до проведения гидравлического испытания, необходимо принять технические меры для предотвращения всплытия колодца.
