Термозащиты MICROTEMP® на 117 °C от Therm-O-Disc

Термореле MICROTEMP® от Therm-O-Disc предлагает самую широкую комбинацию глобально сертифицированных температур и электрических нагрузок. Активный механизм срабатывания термореле представляет собой специально разработанный электрически непроводящий таблеточный элемент. При нормальных рабочих температурах твердый таблеточный элемент удерживает подпружиненные контакты в закрытом положении. Когда достигается заданная температура, таблеточный элемент плавится, что позволяет сжатийной пружине расслабиться. Затем срабатывающая пружина сдвигает контакт от вывода, и цепь размыкается.

Термореле MICROTEMP® G4 рассчитано на непрерывный рабочий ток до 10 ампер при 250 В переменного тока.

Стандартный тип: G4A00117C / G4A01117C / G4A50117C / G4A51117C

                         E4A00117C / E4A01117C / E4A50117C / E4A51117C

Электрические характеристики и признание органами сертификации:

 UL/CSA --10A/250VAC, 15A/120VAC,5A/24VDC

 VDE -- 10A/250VAC

 PSE JET -- 10A/250VAC

 KC -- 10A/250VAC

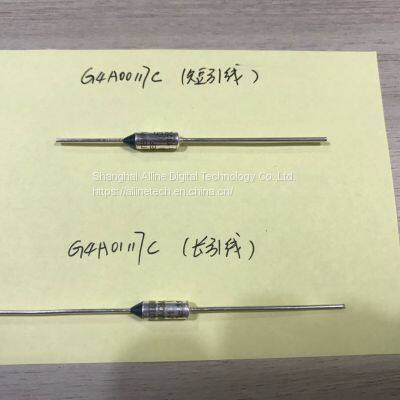

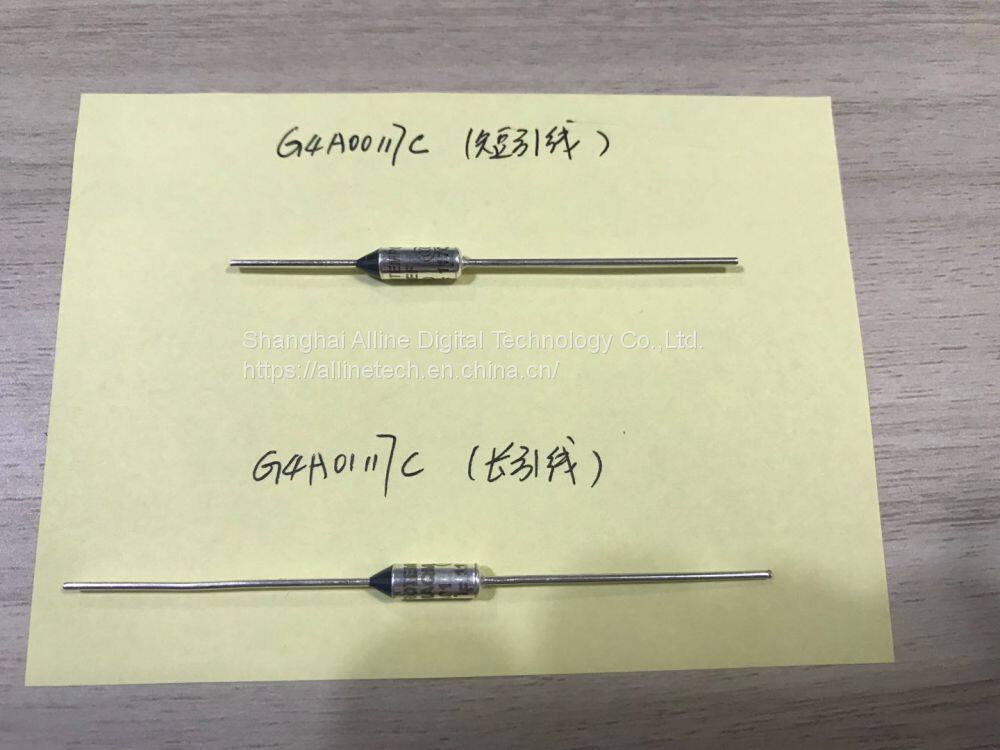

Общая длина: 63.8мм(G4A00117C) / 82.9мм(G4A01117C)

Рейтинговая рабочая температура (Tf): 117°C

Допуск рабочего открывающего температурного режима: +0,-5°C

Поддерживающая температура (Th): 102°C

Максимальный температурный предел (Tm): 240°C

Термозащита MICROTEMP® G5 рассчитана на непрерывный рабочий ток до 20 ампер при 250В переменного тока.

Стандартный тип: G5A00117C / G5A01117C / G5A50117C / G5A51117C

                         E5A00117C / E5A01117C / E5A50117C / E5A51117C

Электрические параметры и признание агентствами:

 UL/CSA --20A/250VAC, 25A/120VAC,21A/240VAC,20A/277VAC

 VDE -- 20A/250VAC

 CCC -- 20A/250VAC

 PSE JET -- 15A/250VAC

 KC -- 16A/250VAC

Общая длина: 63.8мм(G5A00117C) / 82.9мм(G5A01117C)

Рейтинговая рабочая температура (Tf): 117°C

Температура удержания (Th): 102°C

Максимальный температурный предел (Tm): 410°C

Термозащита MICROTEMP® G6 рассчитана на непрерывный рабочий ток до 16 ампер при 250 В переменного тока.

Стандартный тип: G6A00117C / G6A01117C

Электрические характеристики и признание органами сертификации:

 UL/CSA -- 16А/250В переменного тока

 VDE -- 16А/250В переменного тока

 CCC -- 16А/250В переменного тока

 PSE JET -- 15А/250В переменного тока

Общая длина: 63,8 мм (G6A00117C) / 82,9 мм (G6A01117C)

Номинальная температура срабатывания (Tf): 117°C

Рабочая температура срабатывания (открытия): +0, -5°C

Температура удержания (Th): 102°C

Максимальный температурный предел (Tm): 240°C

Термозащита MICROTEMP® G7/E7 рассчитана на непрерывный рабочий ток до 5 ампер при 250 В переменного тока и 5 ампер при 24 В постоянного тока  .

Стандартный тип: G7F01117C / G7F51117C / E7F01117C  / E7F51117C

Электрические характеристики и признание органами сертификации:

 UL/CSA -- 5А/250В переменного тока, 5А/24В постоянного тока

 VDE -- 5A/250VAC

 CCC -- 5A/250VAC,5A/24VDC

 PSE JET -- 5A/250VAC

KC -- 5A/250VAC

Общая длина: 82.6 мм

Рекомендуемая рабочая температура (Tf): 117°C

Допуск рабочего температурного открытия: +0,-5°C

Удерживающая температура (Th): 102°C

Максимальный температурный предел (Tm): 150°C

Термореле MICROTEMP® G8 рассчитано на непрерывный рабочий ток до 25 ампер при 250 В переменного тока и 20 ампер при 277 В переменного тока.

Стандартный тип: G8A00117C / G8A01117C / G8A50117C / G8A51117C

                         E8A00117C / E8A01117C / E8A50117C / E8A51117C

Электрические характеристики и сертификация:

 UL/CSA --20A/277VAC, 25A/250VAC

 VDE -- 25A/250VAC

 CCC -- 25A/250VAC

 PSE JET -- 25A/250VAC

Общая длина: 63.8 мм (G8A00117C) / 82.9 мм (G8A01117C)

Рекомендуемая рабочая температура (Tf): 117°C

Допуск рабочего температурного открытия: +0,-5°C

Максимальный температурный предел (Tm): 410°C

Термический предохранитель MICROTEMP® Z6 рассчитан на непрерывные рабочие токи до 16 ампер при 250 В переменного тока.

Стандартный тип: Z6A00117C / Z6A01117C

Электрические характеристики и признание органами сертификации:

 UL/CSA --16А/250В переменного тока

 VDE -- 16А/250В переменного тока

 CCC -- 16А/250В переменного тока

Общая длина: 63,8 мм (Z6A00117C) / 82,9 мм (Z6A01117C)

Номинальная температура срабатывания (Tf): 117°C

Точность температуры срабатывания при размыкании: +0,-5°C

Температура удержания (Th): 102°C

Максимальный температурный предел (Tm): 275°C
