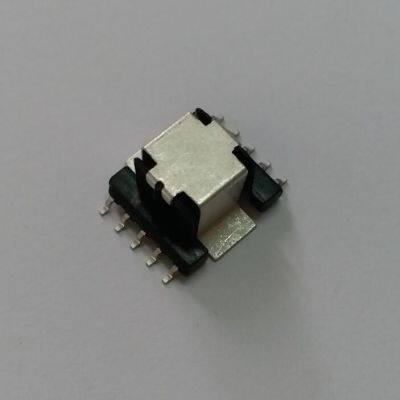

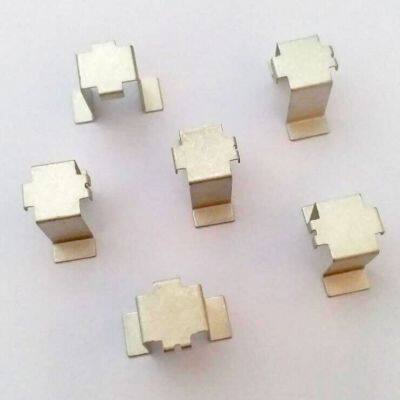

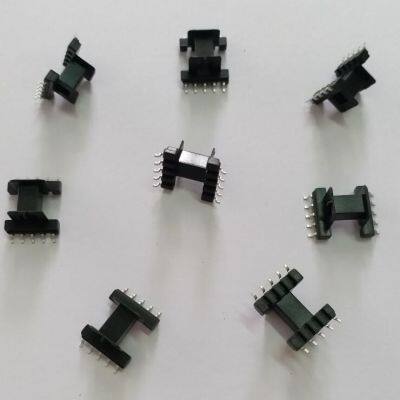

Катушки и зажим EF12.6-10P, катушки для SMD-трансформаторов EF12.6, материал PM9630, с хорошей термостойкостью. Высокое качество и быстрая доставка.

Понимание обмоточного каркаса трансформатора:

Каркас (щита) играет роль опоры катушки (мотки) в трансформаторе.

В зависимости от различных требований по природе трансформатора каркас может быть разделен на термопластичные материалы и термореактивные материалы.

Термопластичные материалы, которые мы обычно используем, - это нейлон, пластик и пластик. Термореактивные материалы, которые мы обычно используем, - это текстолит.

Характеристики и применения:

1. Текстолит (PM): термореактивный материал с высокой стабильностью, не склонен к деформации, температура стойкости 150 °C, максимальная температура 370 °C. Поверхность гладкая, хрупкая, материал не подлежит переработке. Используется для трансформаторов с высокой термостойкостью.

2. Нейлон: термопластичный материал, инженерный пластик, обладает хорошей пластичностью, не хрупкий, температура стойкости 115 °C, легко впитывает влагу, перед использованием высушивается при 80 °C для стабилизации. Поверхность гладкая, полупрозрачная, не хрупкая. Обычно используется в трансформаторах с высокой нефтестойкостью.

3. Пластик (PET): термопластичный материал, высокой твердости, легко формуется, не склонен к деформации, термостойкий до 170 °C, поверхность не гладкая, не хрупкий, обычно используется для катушек.

4. Пластик (PBT): термопластичный материал, мягкий, не склонен к деформации, не термостойкий (до 160 °C), поверхность не гладкая и не хрупкий, обычно используется для катушек.

Выбор материала:

Конвенциональные катушки высокочастотных трансформаторов в основном используют текстолитовые порошковые материалы в качестве базовых материалов, такие как материалы t373j и t375j компании Changchun, материалы pm9820, pm9630 и LCP компании Sumitomo. Материал хрупкий и легко ломается, класс пожаробезопасности - 94V-0. Материал выдерживает высокую температуру (370 градусов), электрическая прочность около 10 кВ/мм, поверхность гладкая. Можно сказать, что текстолит - наиболее широко используемый материал в трансформаторах, поскольку он термостойкий, не деформируется, имеет среднюю электрическую прочность и подходит для средних и крупных силовых трансформаторов.

Другой вид материала ПЭТ часто используется для опоры катушки высокочастотного трансформатора и проволочного каркаса. ПЭТ: химическое название - полиэтилентерефталат, сокращенно ПЭТ, является наиболее важным видом термопластичного полиэстера, обычно называемым полиэфирной смолой. ПЭТ легко плавится и формовывается при нагревании. Его термостойкость около 130 градусов. После нагревания он не склонен к деформации (температура термической деформации составляет 246 градусов). Его класс огнестойкости - 94V-0, электрическая прочность - 18 кВ/мм. Он может использоваться в качестве катушки высокочастотного трансформатора и корпуса индуктивности. Его цена немного выше, чем у ПБТ.

Катушка, каркас высокочастотного трансформатора, может быть выбрана и заказана по индивидуальным сценариям использования и требованиям клиентов.

Dongguan Licheng Hardware Electronics Co., LTD., основана в 2010 году. Наша фабрика расположена около реки Донцзянь, в Шицзе - китайском электронном городе, в городе Донгуань.

Наша фабрика специализируется на производстве металлических штампованных деталей, высоко- и низкочастотных трансформаторных стальных зажимов, пружинных зажимов (например, RM, ETD, EFD, EF, ER, EP, PQ и т. д.) и различных электро- и электронных металлических деталей, латунных разъемов, ламповых зажимов; медных игл, пленки KAPTON и т. д. Продукция нашей фабрики широко используется в современных коммуникационных устройствах, цифровой технике и бытовой электронике и т. д.

Для соответствия требованиям современной эпохи науки и техники наша фабрика ввела передовое производственное оборудование, испытательное оборудование, имеет опытных специалистов по исследованиям и разработкам, а также технических кадров, и постоянно совершенствует уровень внутреннего управления, масштабы производства, нормативность, эффективность, инновационный подход в управлении, чтобы обеспечить эффективное производство и качество продукции.
