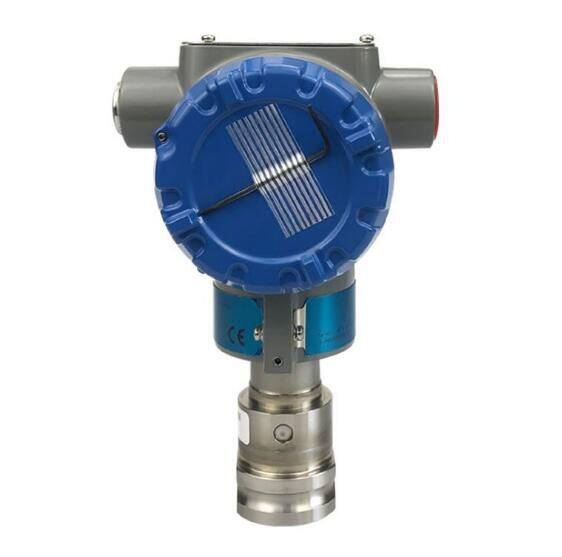

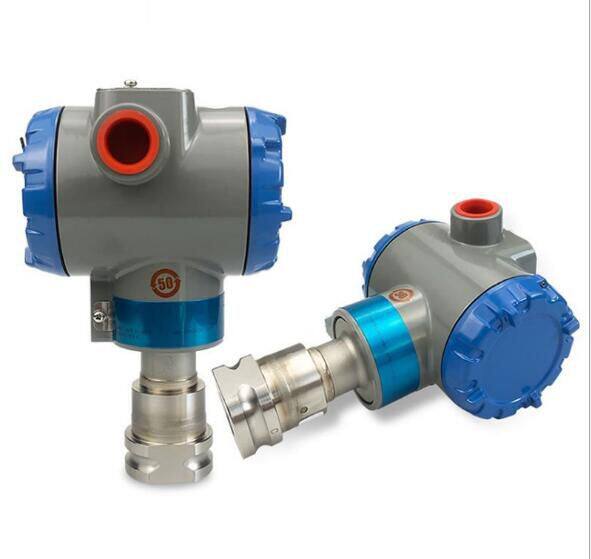

Honeywell STG700 Преобразователь SmartLine Относительного давления агента

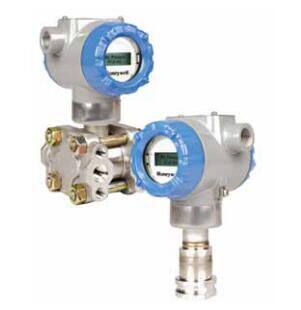

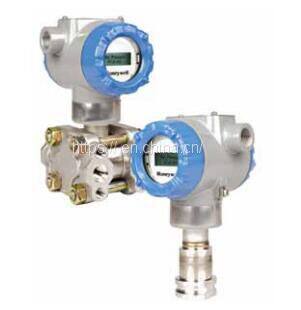

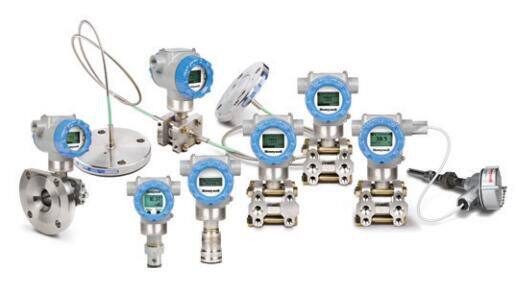

Введение Члены семейства продуктов SmartLine®, STG700 и STG70L, являются высокопроизводительными преобразователями относительного давления, использующими технологию измерения с пьезорезистивными датчиками. Комбинация детектирования давления с температурной компенсацией обеспечивает высокую точность, стабильность и производительность для широкого спектра приложений измерения давления и температуры. Семейство SmartLine было полностью протестировано и соответствует системе Experion ® PKS, обеспечивая самые высокие уровни совместимости функциональной безопасности и интеграционных возможностей. Семейство SmartLine легко удовлетворяет самые строгие требования в приложениях измерения давления

Лучшие характеристики в своем классе:

о Точность до 0,065% от калиброванного диапазона

o Стабильность отклонения до 0,02% от номинального значения в год в течение 5 лет

o Автоматическая температурная компенсация o Отношение отклонения до 100:1 в пределах максимального и минимального диапазона

o Быстрый время отклика 100 мс

o Возможности множественного отображения

o Возможности настройки нуля и установления пределов

o Нечувствительность к полярности подключения питающего напряжения

o Возможность локальной диагностики "на борту"

o Выполнен с двойной интегральной мембраной для безопасности в соответствии с ANSI/NFPA 70-202 и ANSI/ISA 12.27.0

o Полное соответствие требованиям стандарта SIL 2/3.

o Модульное проектирование инструмента

Лимиты и Диапазоны : Модель Верхняя граница / Диапазон Максимальный psi (бар) Нижняя граница LRL psi (бар) Минимальный диапазон Соотношение границ

STG740/STG74L 500 (35) -14.7 (-1.0) 5 (.35) 100:1 STG770/STG77L 3000 (210) -14.7 (-1.0) 30 (2.1) 100:1 STG78L 6000 (420) -14.7 (-1.0) 60 (4.2) 100:1 STG79L 10000 (690) -14.7 (-1.0) 100 (6.9) 100:1

Опции коммуникации / Выходы:

o Honeywell Цифрово Улучшенный (DE)

o HART ® (версия 7.0)

o FOUNDATION™ Fieldbus

Tрансляторы доступны с перечисленными выше протоколами коммуникации
